Ausbau der ARA Lyss – ein einzigartiges Projekt!

Die Kläranlage Lyss produziert Strom mit dem ersten Kleinkraftwerk im Kanton Bern, das mit Abwasser betrieben wird. Für diese Anlage kam ein Plattenschieber mit Pneumatikantrieb von Wild zum Einsatz.

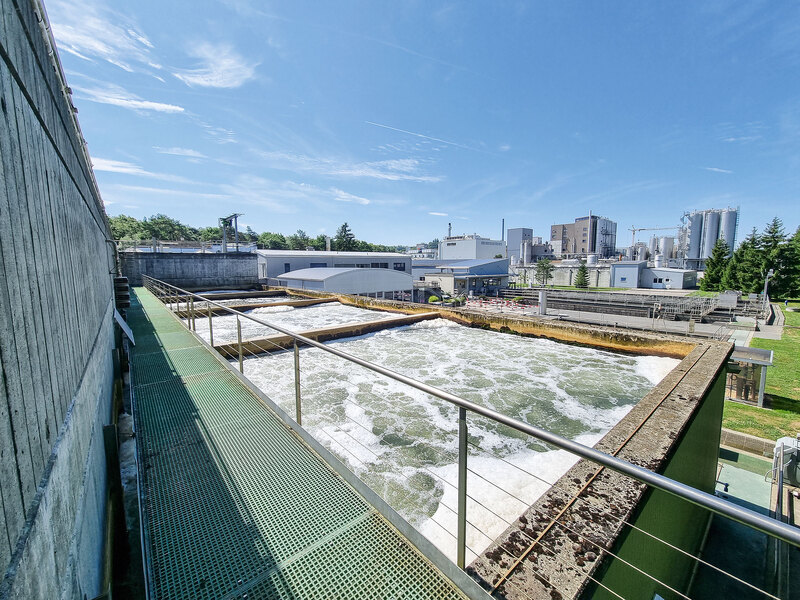

Festbett-Biologieanlage

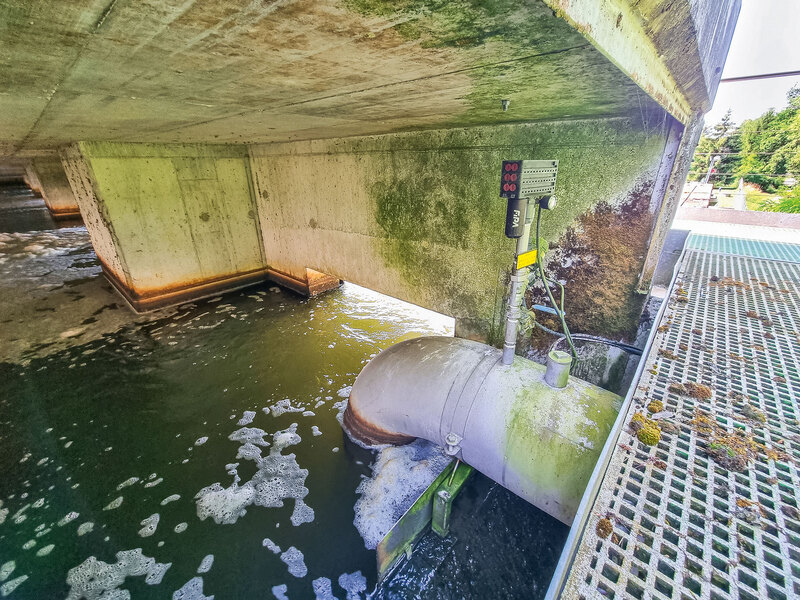

Die ARA Lyss betreibt seit 2003 eine Festbett-Biologie­anlage. Die gesamte zu reinigende Abwassermenge von 7‒9 Mio. m3/a muss aus prozesstechnischen Gründen in die Biologiebecken hochgepumpt werden. Nach der Behandlung fällt das gereinigte Abwasser durch einen seit­lichen Überfallschacht 4 m am Gebäude hinunter in den künstlichen Auslaufkanal und von dort in den Vorfluter „Alte Aare“.

Im Frühjahr 2021 wurde der Einbau einer kleinen Kaplanturbine geprüft und 1 Jahr später erfolgte die erste Inbetriebnahme der Anlage. Während der Testphase wurden bis im Sommer 2023 etappenweise konstruktive Änderungen an der Turbine vorgenommen. Das Konzept der Topana GmbH erfüllte die Vorgaben, dass das AWKW das Festbett-Reinigungsverfahren der ARA nicht beeinflussen darf und beim Ausfall der Turbine Zellen-Rückspülungen und der Ablauf des gereinigten Abwassers weiterhin uneingeschränkt möglich sind.

Die Kleinturbine mit einer elektrischen Leistung von 6 kW kann aus gereinigtem Abwasser ca. 40’000 kWh Strom für den Eigenbedarf der ARA produzieren und gewinnt so einen Teil der vorher eingesetzten Pumpenergie zurück.

Projektspezifischer Plattenschieber von Wild

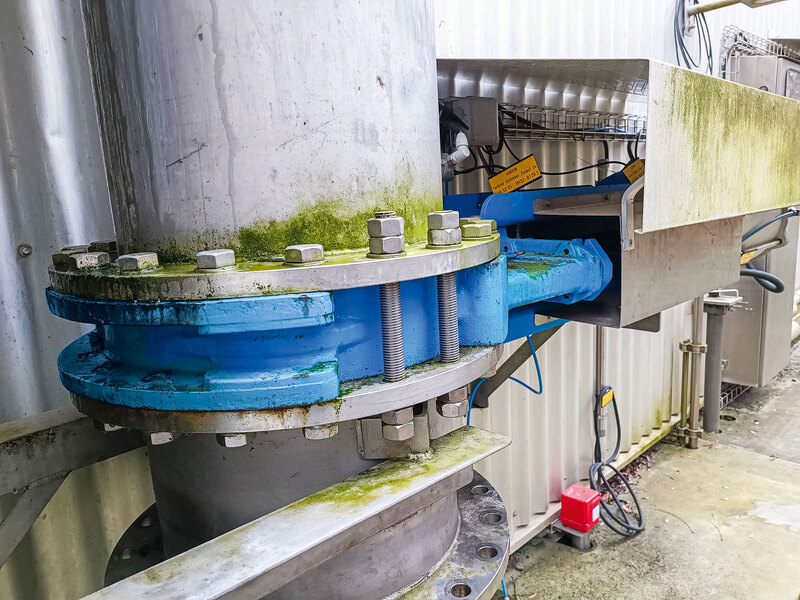

Vor der Turbine wurde ein Plattenschieber mit Pneumatikantrieb eingebaut. Die Betätigung des Plattenschiebers erfolgt niveaugesteuert über eine Sonde im Überlaufbecken. Bei Störung oder Stromausfall schliesst der Plattenschieber automatisch und die Turbine fährt selbständig herunter.

Dieser Plattenschieber, der im Abwasserbereich eingesetzt wird, war für dieses einzigartige Projekt die ideale Lösung. Er konnte für die verlangten technischen Spezifikationen problemlos ausgerüstet werden.

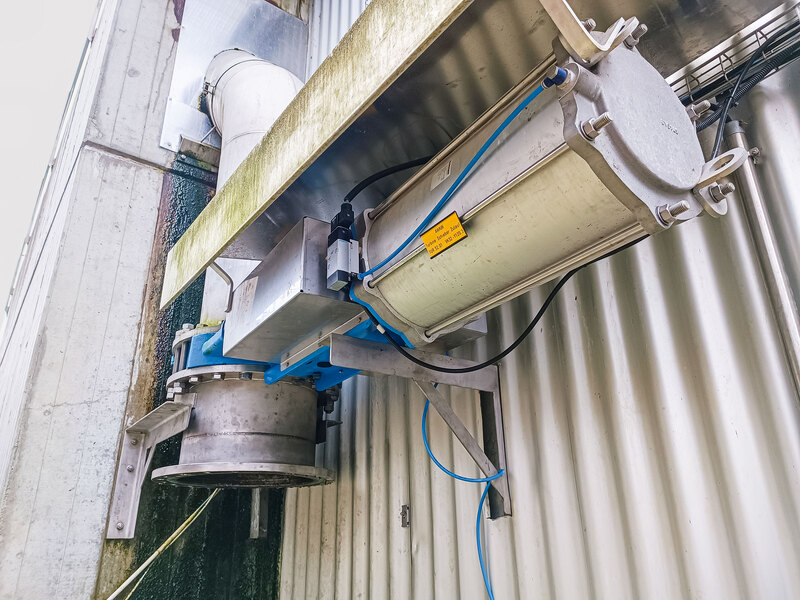

Der doppelwirkende Pneumatikzylinder kann mit der vorhandenen Steuerluft der ARA Lyss von 5–7 bar betrieben werden. Mit zwei von der Firma Wild mitgelieferten, induktiven Sensoren kann die Stellung der Schieberplatte angezeigt werden. Das aufgebaute Magnetventil stellt sicher, dass der Plattenschieber bei einem Stromausfall der ARA Lyss schliesst. Bei Bedarf kann der Anpressdruck der Stopfbuchspackung auf die Schieberplatte über eine nachstellbare Stopfbüchsenbrille angepasst bzw. nachgezogen werden.

Fachgerechte Beratung von Wild

Die Firma Wild führte die betriebsspezifischen Modifika­tionen durch. Die damit verbundene Beratung wurde vom Kunden sehr geschätzt.

---
