Abwasser
Schachtabdeckungen
Einstiegdeckel aufgesetzt
Einstiegdeckel aufgesetzt

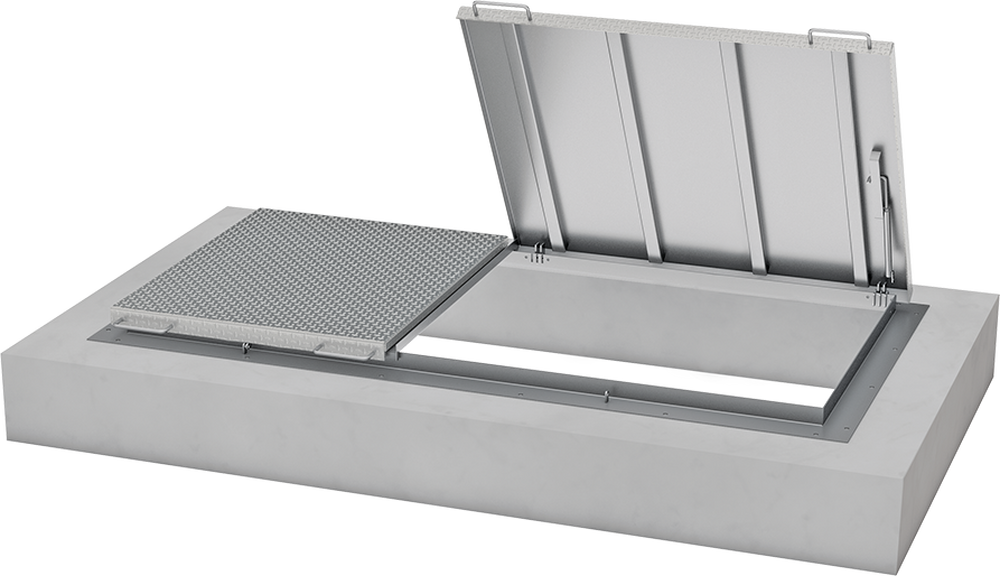

Typ WED A
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen
|
Lichte Masse B x L |
Aussenmasse Y1 x Y2 |
Bauform |
|
600 x 600 |
860 x 860 |
A |
|
600 x 1200 |
860 x 1460 |
A |
|
600 x 1500 |
860 x 1760 |
C |
|
600 x L |
860 x L |
D |
|
800 x 800 |
1060 x 1060 |
A |
|
800 x 1500 |
1060 x 1760 |
C |
|
800 x L |
1060 x L |
D |
|
1000 x 1000 |
1260 x 1260 |
A |
|
1000 x 2000 |
1260 x 2260 |
C |
|
1000 x L |
1260 x L |
D |
|
Abweichende Masse und Bauformen auf Anfrage |
||
|
Technische Angaben für Anfragen und Bestellungen |
Bitte ergänzen | ||||
|
Anlageplan beilegen |
|||||
|
Lichte Masse |
B x L |
= |
mm |
||
|
Bauform |
= |
||||
|
Belastbarkeit (begehbar) |
= |
kN/m2 |
|||
|
Oberfläche |
= |
||||
|
Verschlusssystem |
= |
||||
|
Werkstoff |
= |
Projektierungshilfe
|
WED A |
Anzahl Flügel |
|
|
A |
Einflügelig links/rechts |
|
|
B |
Zweiflügelig längs getrennt/dreiflügelig längs und quer getrennt |
|
|
C |
Zweiflügelig quer getrennt |
|
|
D |
Mehrflügelig quer getrennt |
Alle Masse in mm - Änderungen vorbehalten
