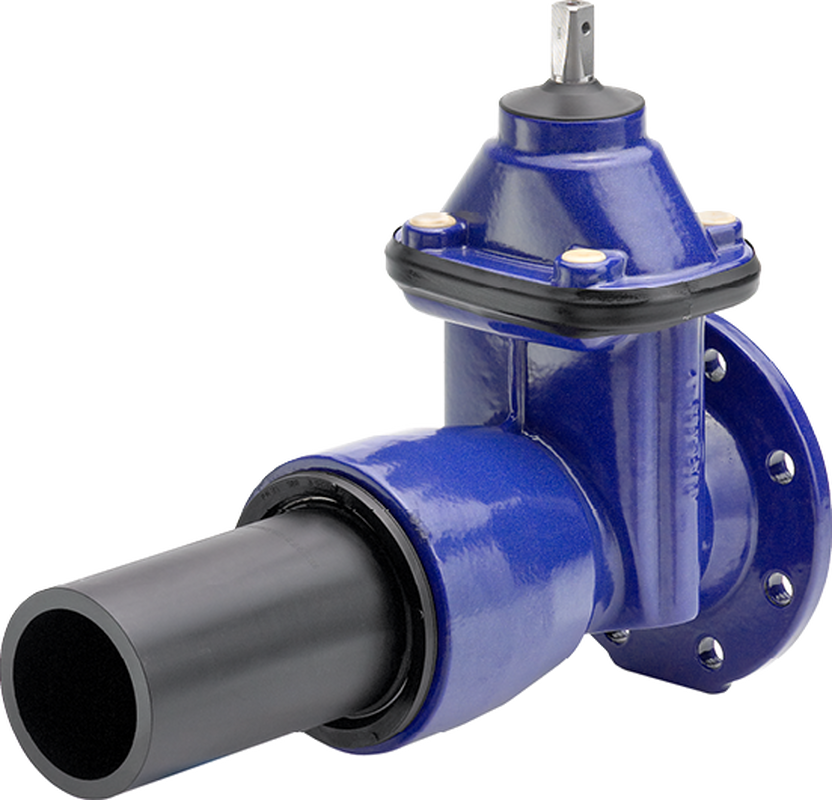

Acqua
con flangia e raccordo a saldare in PE
Tipo 2004 NFPE
Versione PDF
Download
Aggiungere al carrello
Condividere pagina
|
No d’articolo |
DN |
d |
PN |
h1 |
D |
K |
I |
s |
L |
▢ a |
kg |
No CPN | VA (2D) | VL (2D) | VF (2D) |
|
2004 80-90NFPE |
80 |
90 |
10/16 |
270 |
200 |
160 |
19 |
8.2 |
443 |
17 |
19.7 |
813.536 |
|
|
|
|
2004 100-110NFPE |
100 |
110 |
10/16 |
295 |
220 |
180 |
19 |
10.0 |
480 |
19 |
25.9 |
813.547 |
|
|
|
|
2004 100-125NFPE |
100 |
125 |
10/16 |
295 |
220 |
180 |
19 |
11.4 |
500 |
19 |
26.3 |
813.548 |
|
|
|
|
2004 125-140NFPE |
125 |
140 |
10/16 |
330 |
250 |
210 |
19 |
12.7 |
530 |
19 |
33.3 |
813.551 |
|
|
|
|
2004 125-160NFPE |
125 |
160 |
10/16 |
330 |
250 |
210 |
19 |
14.6 |
533 |
19 |
33.7 |
813.552 |
|
|
|
|
2004 150-160NFPE |
150 |
160 |
10/16 |
373 |
285 |
240 |
23 |
14.6 |
542 |
19 |
42.1 |
813.562 |
|
|
|
|
2004 150-180NFPE |
150 |
180 |
10/16 |
373 |
285 |
240 |
23 |
16.4 |
560 |
19 |
42.7 |
813.563 |
|
|
|
|
2004 150-200NFPE |
150 |
200 |
10/16 |
373 |
285 |
240 |
23 |
18.2 |
600 |
19 |
48.7 |
813.564 |
|||
|
2004 200-200NFPE10 |
200 |
200 |
10 |
462 |
340 |
295 |
23 |
18.2 |
600 |
24 |
66.1 |
813.614 |
|
|
|
|
2004 200-200NFPE16 |
200 |
200 |
16 |
462 |
340 |
295 |
23 |
18.2 |
600 |
24 |
65.8 |
813.654 |
|
|
|
|
2004 200-225NFPE10 |
200 |
225 |
10 |
462 |
340 |
295 |
23 |
20.5 |
615 |
24 |
67.1 |
813.615 |
|||
|
2004 200-225NFPE16 |
200 |
225 |
16 |
462 |
340 |
295 |
23 |
20.5 |
615 |
24 |
66.8 |
813.655 |
|||
|
2004 200-250NFPE10 |
200 |
250 |
10 |
462 |
340 |
295 |
23 |
22.7 |
640 |
24 |
68.1 |
813.616 |
|||
|
2004 200-250NFPE16 |
200 |
250 |
16 |
462 |
340 |
295 |
23 |
22.7 |
640 |
24 |
67.8 |
813.656 |
Materiali e costruzione
|
Pos. |
Denominazione |
Materiali |
|
1 |
Corpo |
EN-GJS 500-7/etec® |
|
2 |
Elemento superiore |
EN-GJS 500-7/etec® |
|
3 |
Dado di chiusura |
CuZn35Ni3Mn2AlPb |
|
4 |
Elemento di serraggio |
CuZn35Ni3Mn2AlPb |
|
5 |
Dado dell’albero |
CuZn36Pb2As |
|
6 |
Albero |
X20Cr13 |
|
7 |
O-Ring |
EPDM |
|
8 |
O-Ring |
EPDM |
|
9 |
Anello elastico |
X6CrNiTi1810 |
|
10 |
Cuneo di tenuta |
EPDM |
|
11 |
Guarnizione |
EPDM |
|
13 |
Cappuccio adattore |
TPU |
|
14 |
Bordo di protezione |
PVC |
|
15 |
Guarnizione TYTON |
EPDM |
|
16 |
Ancoraggio Novo-Sit |
SBR Natural |
|
17 |
Raccordo PE |
PE100-RC SDR11 |
|
DN |
Coppia Nm |
Coppia massima Nm |
Numero di giri di chiusura |
Zeta | |
|
80 |
< 40 |
80 |
17 |
0.18 |
|
|
100 |
< 50 |
100 |
21 |
0.17 |
|
|
125 |
< 60 |
125 |
26 |
0.15 |
|
|
150 |
< 75 |
150 |
31 |
0.13 |
|
|
200 |
< 100 |
200 |
35 |
0.12 |
Misure in mm - Con riserva di modifiche
