Gas

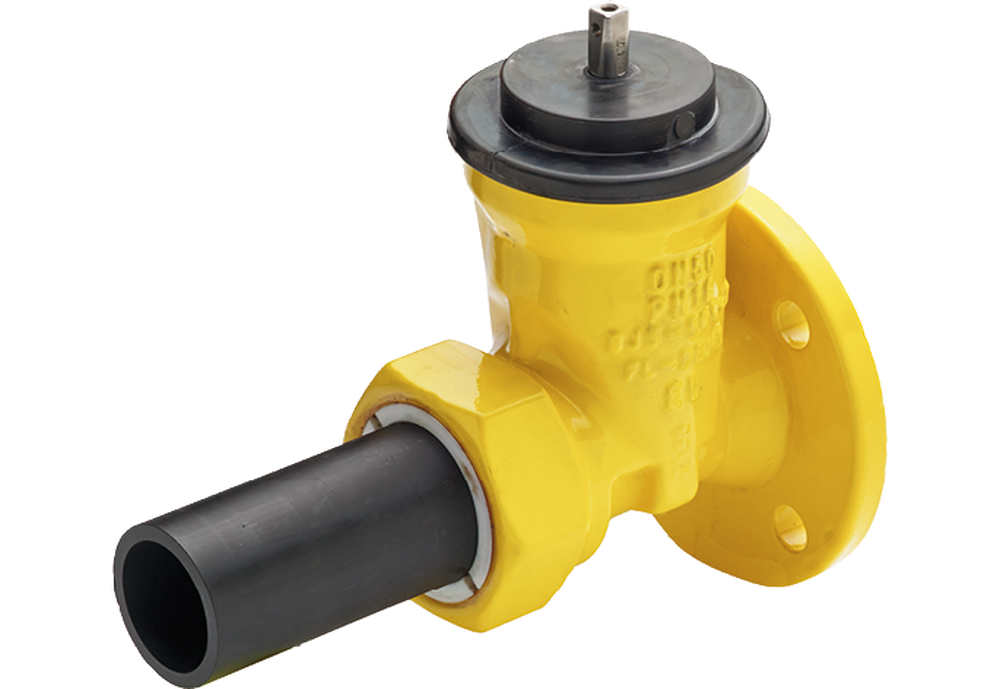

Schieber
mit Flansch und PE-Schweissende
mit Flansch und PE-Schweissende
Typ 1004 FPEG
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen
|
Artikel-Nr. |
DN |
PN* |
d |
s |
L |
h1 |
D |
K |
I |
□a |
kg | ||||||||
|
1004 40-50FPEG |
40 |
10/16 |
50 |
4.6 |
280 |
152 |
150 |
110 |
19 |
12 |
7.3 |
||||||||
|
1004 50-63FPEG |
50 |
10/16 |
63 |
5.8 |
286 |
179 |
165 |
125 |
19 |
12 |
9.5 |
||||||||
|
* Bohrung |
|||||||||||||||||||

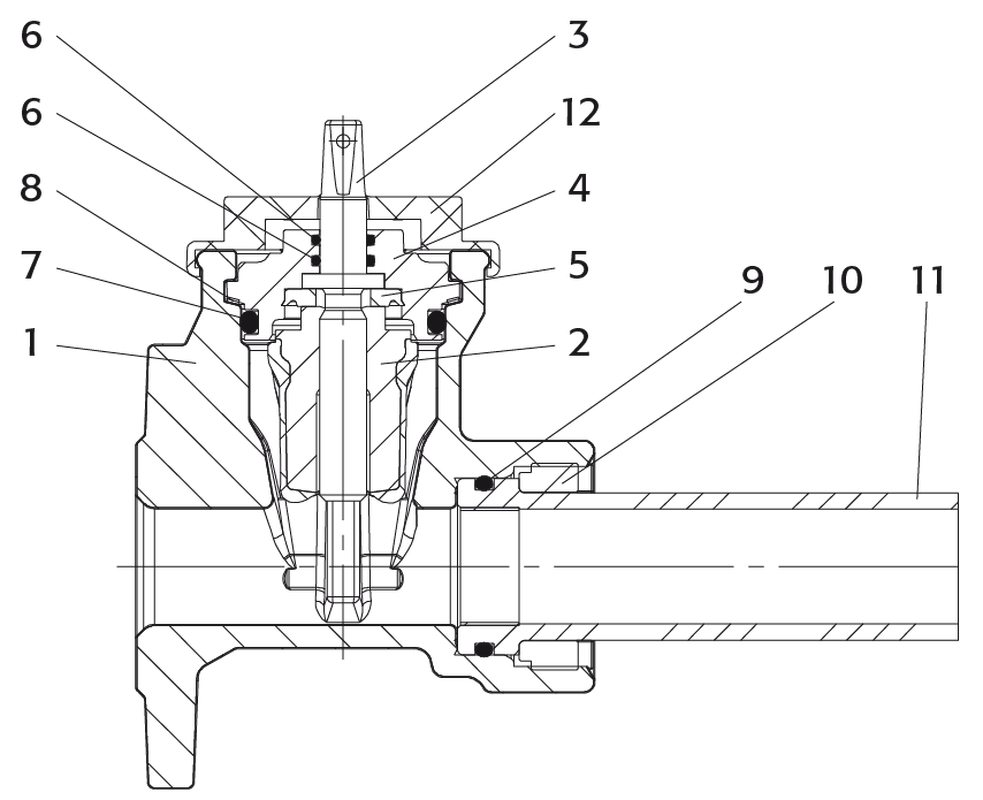

Werkstoffe und Konstruktion
|
Pos. |
Benennung |
Werkstoffe |
|
1 |
Gehäuse |
EN-GJS 500-7 |
|
2 |
Dichtkeil |
NBR |
|
3 |
Spindel |
X20Cr13 |
|
4 |
Bajonett |
CuZn35Ni3Mn2AlPb |
|
5 |
Klemmstück |
CuZn35Ni3Mn2AlPb |
|
6 |
O-Ring |
NBR |
|
7 |
O-Ring |
NBR |
|
8 |
Gleitscheibe |
PE - LD |
|
9 |
O-Ring |
NBR |
|
10 |
Gewindering |
POM |
|
11 |
PE-Schweissende |
PE100-RC SDR11 |
|
12 |
Adapterkappe |
EPDM |
|
DN |
Drehmoment Nm |
Max. Drehmoment Nm |
Drehzahl zur Schliessung |
|
40 |
< 25 |
40 |
10 |
|
50 |
< 30 |
50 |
12 |
Alle Masse in mm - Änderungen vorbehalten
