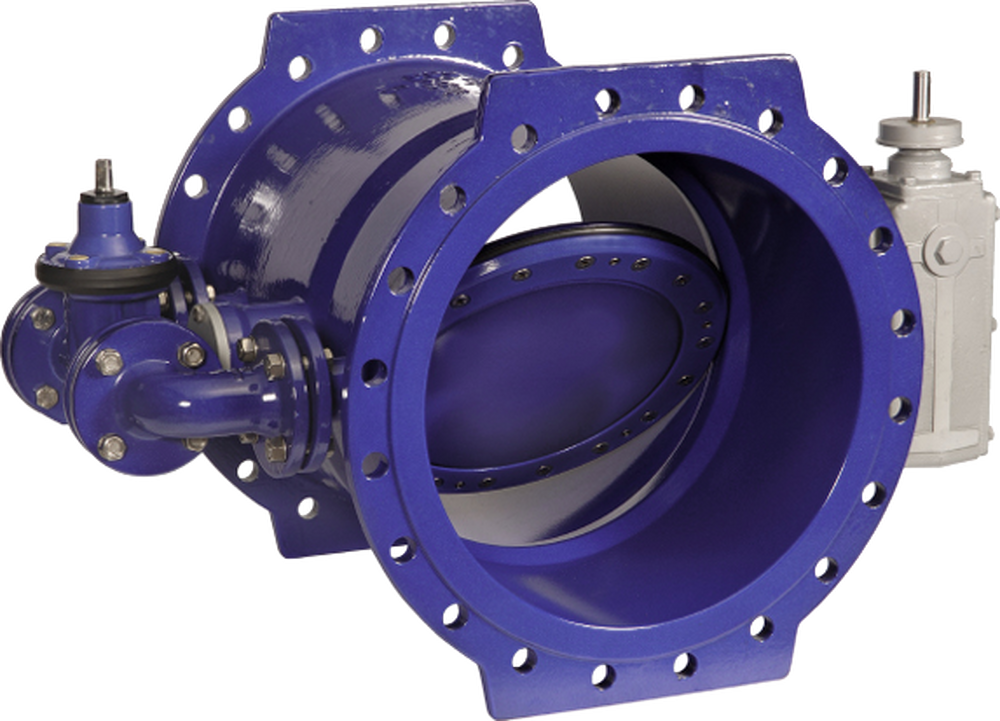

  6.1.3 Absperrklappen etec®

mit Flanschen
und Umführung

PDF-Version
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen BIM

Produktmerkmale

  • Gehäuse aus duktilem Gusseisen
  • Vollschutz etec®-Email, bis DN 800
  • Degressives Schubkurbelgetriebe
  • Doppelexzentrisch gelagerte Klappenscheibe
  • Ab DN 300 verfügbar
  • Verhindert Druckschläge, Druckabfall und Versorgungsprobleme im Leitungsnetz mit grösseren Nennweiten
  • Unterstützt eine gezielte Entleerung und Befüllung von Rohrleitungen
  • SVGW-zertifiziert

Werkstoffe und Konstruktion 6.8

Verbindungen & Zubehör

  • Einbaugarnituren

Details Register 6.9

  • Strassenkappen

Details Register 7

Auf Anfrage

  • Elektrostellantrieb
  • Endschalter, Stellanzeiger
  • Vollschutz etec®-Email, ab DN 800
  • Langbauweise ohne Umführung
  • Langbauweise mit Blockflansch vertikal
  • Andere Getriebepositionen



Mögliche Getriebepositionen



Betriebsanleitung DN 100–600

Betriebsanleitung DN 700–1200

Artikel-Nr.

DN1

DN2 (bypass)

PN

L

B

h1

h2

h3

t1

t2

t3

t4

x1

Getriebe

kg

NPK-Nr.

AK300EG10U

300

40

10

500

200

233

223

170

478

380

317

403

65

SK IIB

147

-

AK300EG16U

300

40

16

500

200

233

223

170

478

380

317

403

65

SK IIB

143

-

AK400EG10U

400

40

10

600

300

294

223

170

558

455

392

483

65

SK IIB

201

-

AK400EG16U

400

40

16

600

300

294

278

228

558

506

420

483

100

SK IIIB

261

-

AK500EG10U

500

50

10

700

350

350

278

228

586

556

470

503

100

SK IIIB

335

-

AK500EG16U

500

50

16

700

350

372

278

228

586

556

470

503

100

SK IIIB

335

-

AK600EG10U

600

50

10

800

330

401

278

228

636

646

560

553

100

SK IIIB

480

-

AK600EG16U

600

50

16

800

330

431

403

337

636

758

619

553

160

SK IVB

490

-

AK700EG10U

700

80

10

900

400

457

403

337

768

833

694

668

160

SK IVB

550

-

AK700EG16U

700

80

16

900

400

467

597

337

768

833

694

668

160

SK IVB + GP14.1 (4:1)

600

-

AK800EG10U

800

80

10

1000

450

518

597

337

833

868

729

733

160

SK IVB + GP14.1 (4:1)

1085

-

AK800EG16U

800

80

16

1000

450

518

597

337

833

868

729

733

160

SK IVB + GP14.1 (4:1)

1085

-

AK900EG10U

900

100

10

1100

550

569

597

337

896

911

772

786

160

SK IVB+ GP14.1 (4:1)

1100

-

AK1000EG10U

1000

100

10

1200

600

630

597

337

954

1003

864

844

160

SK IVB + GP14.1 (4:1)

1746

-

Alle Masse in mm - Änderungen vorbehalten
