Wasser

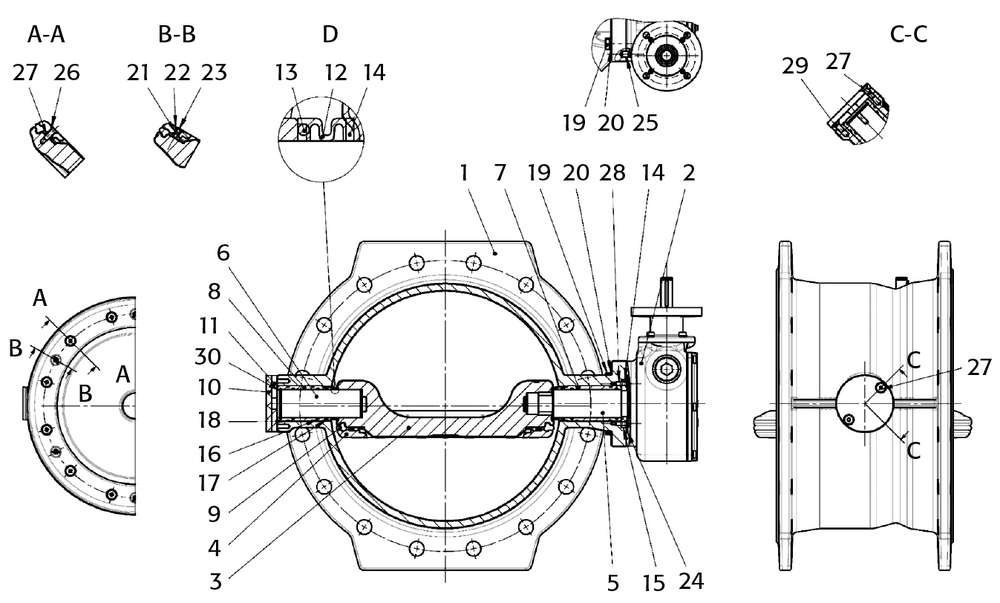

Werkstoffe und Konstruktion
Klappen bis DN 600
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen
|
Pos. |
Benennung |
Werkstoffe |
|
1 |
Gehäuse |
EN-GJS-400-15 |
|
2 |
Getriebe SK I/II B |
EN-GJS-500-7 |
|
3 |
Klappenscheibe |
EN-GJS-400-15 |
|
4 |
Klemmring |
EN-GJS-500-7 |
|
5 |
Antriebswelle |
X20Cr13 |
|
6 |
Lagerzapfen |
X20Cr13 |
|
7 |
Lagerbuchse A |
CuSn12-C |
|
8 |
Lagerbuchse B |
CuSn12-C |
|
9 |
Profildichtung |
EPDM |
|
10 |
Blinddeckel |
PA6GF30 |
|
11 |
Axialsicherungsscheibe |
X20Cr13 |
|
12 |
Dichtring |
PE100 |
|
13 |
O-Ring |
EPDM |
|
14 |
Dichtung |
EPDM |
|
15 |
Anschlussring |
PA6GF30 |
|
16 |
O-Ring |
EPDM |
|
17 |
O-Ring |
EPDM |
|
18 |
O-Ring |
EPDM |
|
19 |
Sechskantschraube |
A2 |
|
20 |
Unterlegscheibe |
A2 |
|
21 |
Gewindehülse Unterteil |
X20Cr13 |
|
22 |
Gewindehülse Oberteil |
X20Cr13 |
|
23 |
Gewindestift |
A2 |
|
24 |
O-Ring |
EPDM |
|
25 |
Zylinderkerbstift |
Cq22, Cq35 |
|
26 |
Unterleghülse |
POM |
|
27 |
Senkschraube |
A2 |
|
28 |
Senkschraube |
A2 |
|
29 |
Senkschraube |
A2 |
|
30 |
Sicherungsring |
Ck 75 |
Werkstoffe und Konstruktion

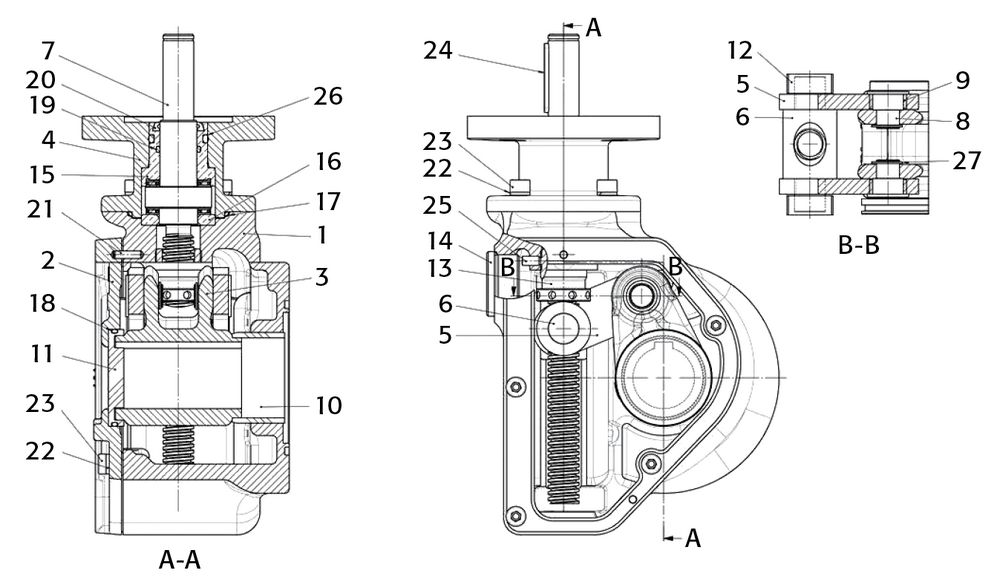

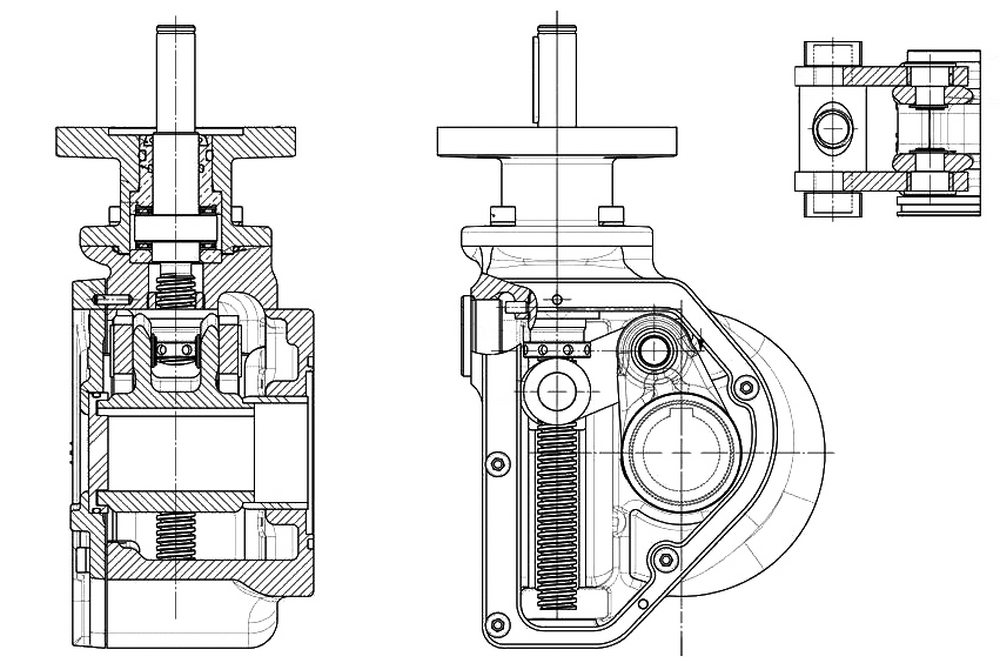

Schubkurbelgetriebe
|
Pos. |
Benennung |
Werkstoffe |
|
1 |
Gehäuse |
EN-GJS-500-7 |
|
2 |
Deckel |
EN-GJS-500-7 |
|
3 |
Gabel |
EN-GJS-500-7 |
|
4 |
Kopfstück |
EN-GJS-500-7 |
|
5 |
Lasche |
S235JRG2 |
|
6 |
Spindelmutter |
CuZn35Ni3Mn2AlPb |
|
7 |
Spindel |
X20Cr13 |
|
8 |
Bundbolzen |
X20Cr13 |
|
9 |
Buchse |
GZ-CuSn7ZnPb |
|
10 |
Lagerbuchse G |
PETB |
|
11 |
Lagerbuchse D |
Acrylglas |
|
12 |
Gleitstein |
CuZn35Ni3Mn2AlPb |
|
13 |
Gewindebuchse |
C45 |
|
14 |
Verschlussschraube |
A2 |
|
15 |
Buchse |
GZ-CuSn7ZnPb |
|
16 |
Gleitlager |
GZ-CuSn7ZnPb |
|
17 |
Dichtring |
EPDM |
|
18 |
O-Ring |
NBR |
|
19 |
O-Ring |
NBR |
|
20 |
Abschirmring |
Neoprene |
|
21 |
Zylinderkerbstift |
A2 |
|
22 |
Unterlegscheibe |
A2 |
|
23 |
Zylinderschraube |
A2 |
|
24 |
Passfeder |
A2 |
|
25 |
Gewindestift |
A2 |
|
26 |
O-Ring |
NBR |
|
27 |
O-Ring |
NBR |
|
28 |
Sicherungsring |
C75S |
Getriebearten
Schubkurbelgetriebe
|
Getriebe |
Anschluss |
Drehzahl zur Schliessung |
|||
|
SK IB |
F10 - B3, Welle 20 mm |
27 |
|||
|
SK IIB |
F10 - B3, Welle 20 mm |
27 |
|||
|
SK IIIB |
F10 - B3, Welle 20 mm |
31 |
|||
|
SK IVB |
F10 - B4, Welle 30 mm |
43 |
|||
|
SK IVB + GP14.1 (4:1) |
F10 - B3, Welle 20 mm |
172 |
|||
|
GS 200.3 (16:1) |
F10 - B3, Welle 20 mm |
216 |
|||
|
GS 250.3 (16:1) |
F10 - B3, Welle 20 mm |
Änderungen vorbehalten
