Transformation de la prise d’eau Lielibach, Beckenried

Lors de l’optimisation de la prise d’eau de l’usine communale de Beckenried, le dégrilleur existant a été remplacé par un dégrilleur PROTEC Vibro de Wild.

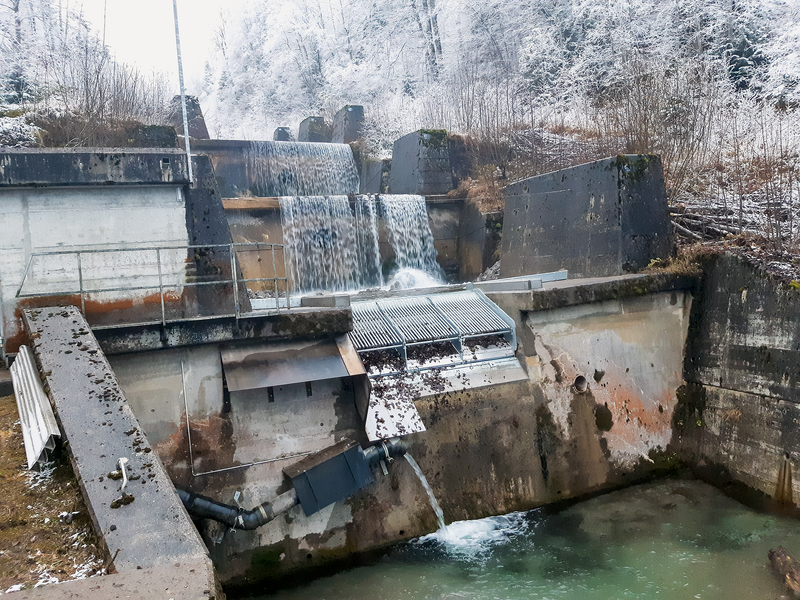

La prise d’eau de l’usine communale de Beckenried sur le Lielibach se trouve au-dessus de Beckenried à environ 900 m d’altitude et a été mise en service en 1993. L’ouvrage est situé sur un ruisseau de montagne avec une pente accrue et un potentiel de charriage. Sur ce tronçon, le ruisseau est aménagé avec des barrages massifs en béton pour cours d’eau sauvages. Au niveau du site de captage, au milieu du chenal, l’eau est acheminée dans l’un des barrages par une prise d’eau tyrolienne avec un dégrilleur (largeur totale 2.55 m, espacement des barreaux de 20 mm). Via le dégraveur situé en dessous, l’eau ainsi captée arrive dans le dessableur puis dans la conduite forcée. La capacité est de 450 l/s. L’accès au captage d’eau est possible avec un véhicule tout-terrain, une camionnette (max. 3,5 t) ou par hélicoptère.

Remplacement du dégrilleur grossier existant

Afin d’optimiser l’exploitation du captage d’eau, il a été prévu de remplacer le dégrilleur existant par un dégrilleur PROTEC Vibro. Pour que la capacité puisse être maintenue, il était nécessaire d’agrandir la surface de dégrillage. En ce qui concerne la hauteur, seules des modifications mineures étaient possibles en raison des conditions marginales de fonctionnement. La société Wild a élaboré une solution optimale avec l’entreprise d’ingénierie IUB Engineering AG. L’adaptation de l’ouv­rage en béton existant (élargissement, surélévation) a permis d’installer des éléments de dégrillage standard. L’installation du dégrilleur a constitué un défi en termes de planification, de construction et d’organisation. L’objectif de la transformation était de réduire les frais d’exploitation et d’entretien, notamment en ce qui concerne l’apport de matériaux étrangers dans le parcours de l’eau dérivée.

L’entreprise PK Bau AG de Giswil, une entreprise de construction expérimentée dans le domaine de la construction hydraulique, a effectué les travaux de démontage, de fraisage, de transport, d’adaptation, d’échafaudage et de levage. Afin de minimiser les coûts dus à l’interruption de l’exploitation, il était impératif que le chantier se déroule de manière optimale, coordonnée par la direction de projet d’IUB Engineering AG et les entreprises participantes.

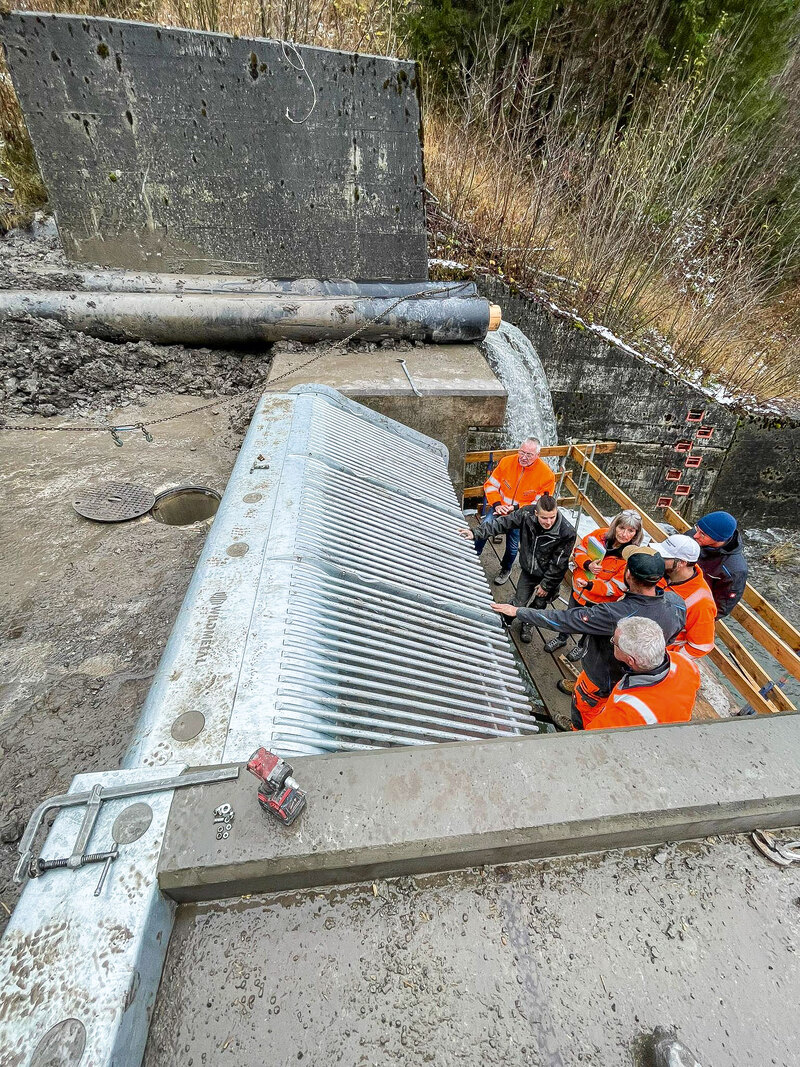

La prise d’eau a pu être remise en service après à peine trois semaines de travaux. L’installation du dégrilleur, avec réception et instruction correspondante du personnel d’exploitation, s’est faite en une journée.

---
