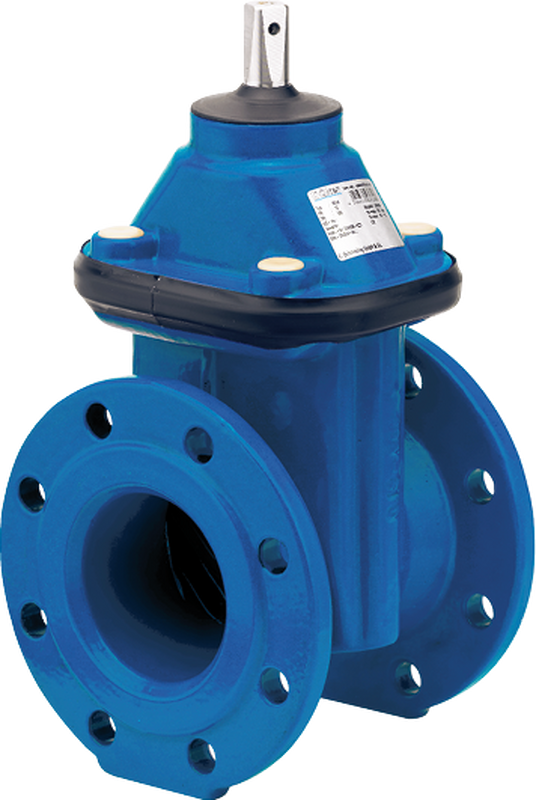

Schieber, mit Flanschen

7.3.1 Schieber

PDF-Version

PDF-Version

Zum Warenkorb hinzufügen

Diese Seite teilen

BIM

Produktmerkmale

Gehäuse aus duktilem Gusseisen
Epoxy-Pulverbeschichtung blau
Kurzbaulänge gemäss EN 558-1 Grundreihe 14

Verbindungen & Zubehör

Flanschverbindung 4.3.1 / 4.3.2
Einbaugarnituren 7.3.10
Handrad 7.3.30
Strassenkappen (siehe Wasserkatalog)

Auf Anfrage

Elektroantrieb
Endschalter
Anwendung unter Wasser
Andere Verbindungssysteme

Betriebs- und Wartungsanleitung

Artikel-Nr.	DN	PN	FTF	h1	D	K	I	▢ a	kg
2004 40A	40	10/16	140	207	150	110	19	14	11.2
2004 50A	50	10/16	150	233	165	125	19	14	13.3
2004 65A	65	10/16	170	270	185	145	19	17	17.0
2004 80A	80	10/16	180	270	200	160	19	17	17.8
2004 100A	100	10/16	190	295	220	180	19	19	22.5
2004 125A	125	10/16	200	330	250	210	19	19	27.8
2004 150A	150	10/16	210	373	285	240	23	19	36.0
2004 200 10A	200	10	230	462	340	295	23	24	54.8
2004 200 16A	200	16	230	462	340	295	23	24	54.4
2004 250 10A	250	10	250	648	400	350	23	27	104.4
2004 250 16A	250	16	250	648	400	355	28	27	104.0
2004 300 10A	300	10	270	723	455	400	23	27	146.7
2004 300 16A	300	16	270	723	455	410	28	27	146.0

Werkstoffe und Konstruktion

Pos.	Benennung	Werkstoffe
1	Gehäuse	EN GJS-500-7
2	Kopfstück	EN GJS-500-7
3	Verschlussmutter	CuZn35Ni3Mn2AlPb
4	Klemmstück	CuZn35Ni3Mn2AlPb
5	Spindelmutter	Cu AI10Ni3Fe2
6	Spindel	1.4571
7	O-Ring	NBR
8	O-Ring	NBR
9	Sprengring	X6CrNiTi1810
10	Dichtkeil	NBR
11	Kopfdichtung	NBR
13	Adapterkappe	TPU
14	Kopfstück-Kantenschutz	PVC

DN	Drehmoment Nm	Max. Drehmoment Nm	Drehzahl zur Schliessung	Zeta
40	< 30	40	11	0.31
50	< 40	50	13	0.25
65	< 40	65	14	0.20
80	< 40	80	17	0.18
100	< 50	100	21	0.17
125	< 60	125	26	0.15
150	< 75	150	31	0.13
200	< 100	200	35	0.12
250	< 200	250	43	0.10
300	< 250	300	51	0.09

Alle Masse in mm - Änderungen vorbehalten
