  7.3.10 Schieber

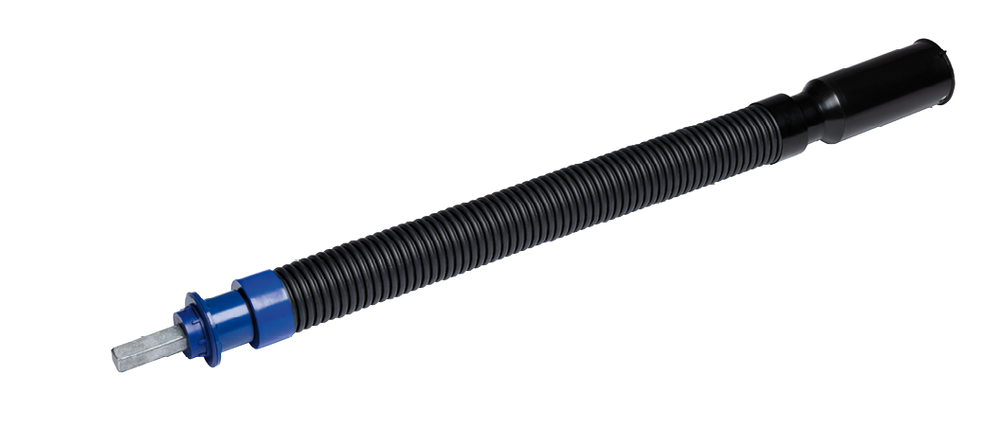

Starre Einbaugarnitur komplett
Typ EG W

PDF-Version
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen

Produktmerkmale

  • Für Absperrschieber DN 25–300
  • Robustes PE-Schutzrohr
  • Steckbare PE-Schutzglocke Ø 80 mm
  • Schieberstange verzinkt, kürzbar
  • Abnehmbarer Vierkantschoner, verzinkt
  • Bedienvierkant 20 x 20 mm
  • Einheitliche Schnittstellen-Normung, DVGW GW 336
  • Mit Nuss und Clip-Stift für werkzeugfreie Montage
  • Inklusive Schutzrohradapter für Schieber Typ 2004 von DN 40–65

Einzelteile & Projektierung

  • Einzelteile zu Einbaugarnituren 7.3.12
  • Optionale Einzelteile zu Einbaugarnituren 7.3.13
  • Projektierungshilfe (Grabentiefe)  7.3.20



Einbauanleitung Film

Für Schieber 2004/2023*

Artikel-Nr.

Typ

DN

L

kg

EG40-50W

STARR

40

1100

3.4

EG40-50W

STARR

50

1100

3.4

EG65W

STARR

65

1100

3.4

EG80W

STARR

80

1100

3.4

EG100-150W

STARR

100

1100

3.4

EG100-150W

STARR

125

1100

3.4

EG100-150W

STARR

150

1100

3.4

EG200W

STARR

200

1100

3.4

EG250-300W

STARR

250

1100

3.4

EG250-300W

STARR

300

1100

3.4

*Zusätzlich Schutzrohradapter Typ EG RA40-65 notwendig

Alle Masse in mm - Änderungen vorbehalten
