  7.5.5 Be- und Entlüftungsventile

aus Stahl, Hochleistung

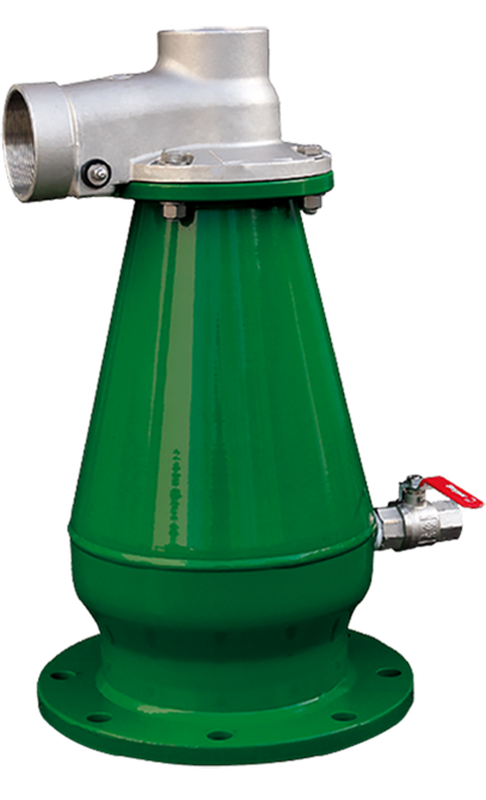

Typ WABE30

PDF-Version
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen

Produktmerkmale

  • Selbsttätiges 3-Wege Be- und Entlüftungsventil mit Flanschanschluss
  • Geeignet für Schmutz- und Abwasser, Roh- und Oberflächenwasser
  • Gehäuse: Stahl, Epoxy-Pulverbeschichtung grün
  • Arbeitsdruck: min. 0.2/max. 16 bar
  • Anfahrentlüftung bis 2250 m3/h
  • Betriebsentlüftung bis 95 m3/h
  • Belüftung bis 2500 m3/h
  • Be- und Entlüftungsquerschnitt 5024 mm2 / 15,7 mm2
  • Federgelagerter Schwimmer verhindert das Ausblasen des Luftpolsters bei Turbulenzen

Verbindungen & Zubehör

Auf Anfrage

  • Gehäuse Edelstahl
  • Sanftschluss-Zugfeder

Artikel-Nr.

DN

PN

H

B

kg

WABE30 3

3"

16

630

280

18.0

WABE30 80

80

16

600

280

23.0

WABE30 100

100

16

600

280

24.0

WABE30 150

150

16

600

280

26.0

WABE30 200

200

16

600

280

28.0

Werkstoffe und Konstruktion

Pos.

Benennung

Werkstoffe

1

Gehäuseoberteil

Edelstahl

2

Hebelarm

Edelstahl

3

Puffer, Dämpfer

EPDM

4

O-Ring

NBR

5

Lippendichtung

EPDM

6

Rolldichtung

EPDM

7

Gehäuse

Stahl EKB

8

Schwimmer

PP

9

Spül- und Entleerungshahn

PAGF

Alle Masse in mm - Änderungen vorbehalten
