  7.5.10 Be- und Entlüftungsventile

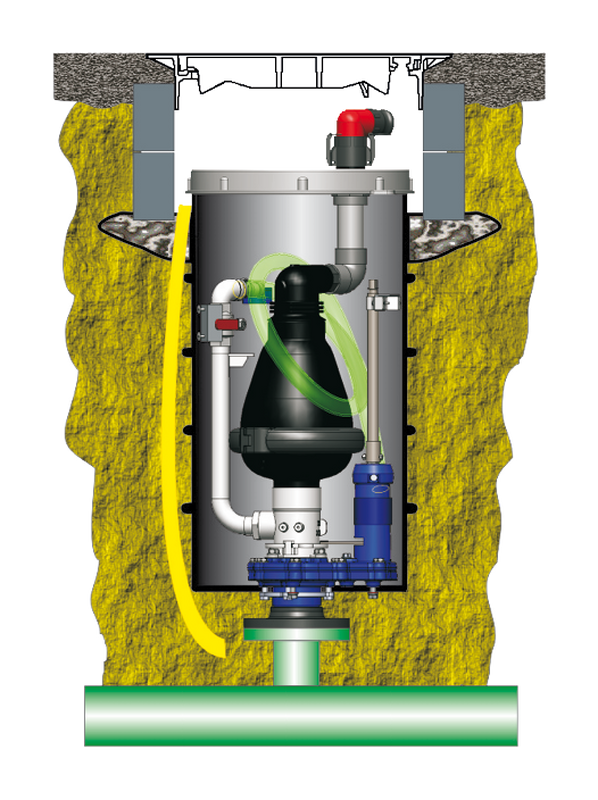

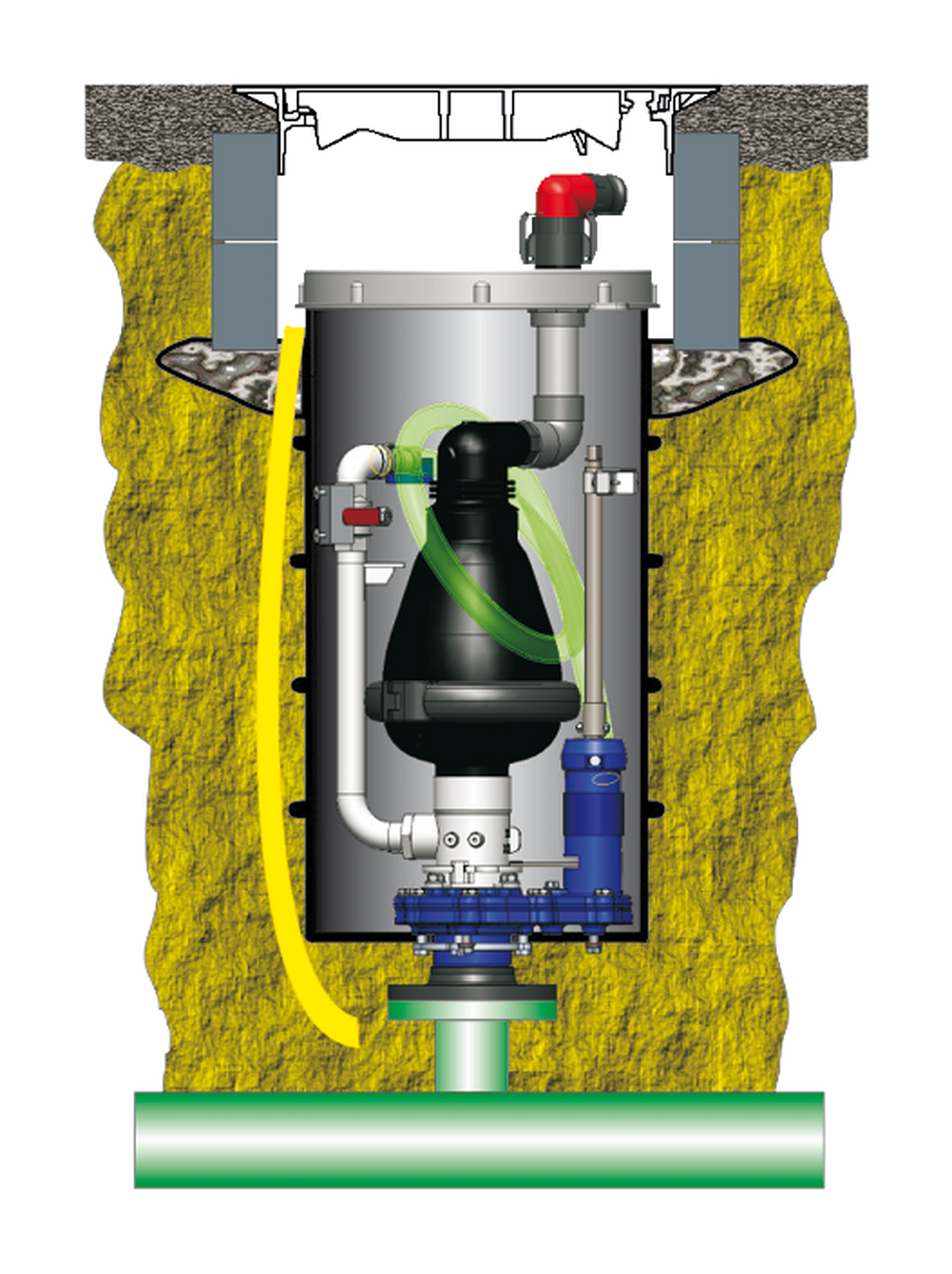

Kompaktschacht für Erdeinbau
Typ WABE25E

PDF-Version
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen

Produktmerkmale

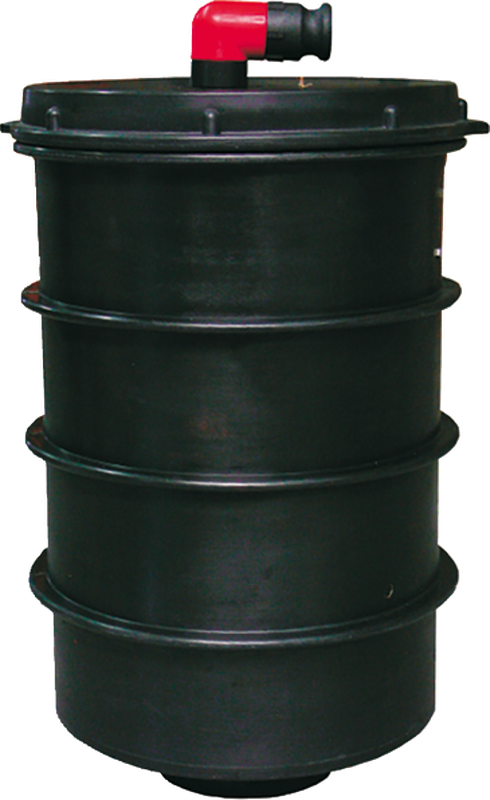

  • Monolithischer PE-Schacht mit Auftriebssicherung, inkl. selbsttätigem 3-Wege Be- und Entlüftungsventil
  • Mit Aussengewinde oder Flanschanschluss
  • Geeignet für Schmutz- und Abwasser, Roh- und Oberflächenwasser
  • Ventilgehäuse: Kunststoff
  • Arbeitsdruck: min. 0.1/max. 10 bar
  • Anfahrentlüftung bis 330 m3/h
  • Betriebsentlüftung bis 56 m3/h
  • Belüftung bis 160 m3/h
  • Be- und Entlüftungsquerschnitt 804 mm2 / 12 mm2
  • Inklusive Absperrarmatur
  • Federgelagerter Schwimmer verhindert das Ausblasen des Luftpolsters bei Turbulenzen

Verbindungen & Zubehör

Auf Anfrage

  • Reduzierte Bauhöhe

Artikel-Nr.

DN

PN

H

∅ di

kg

WABE25E50 10

50

10

1010

400

42.0

WABE25E3 10

3"

10

1010

400

42.0

WABE25E3 16

3"

16

1010

400

42.0

WABE25E80 10

80

10

1010

400

42.0

WABE25E80 16

80

16

1010

400

42.0

WABE25E100 10

100

10

1010

400

42.0

WABE25E100 16

100

16

1010

400

42.0

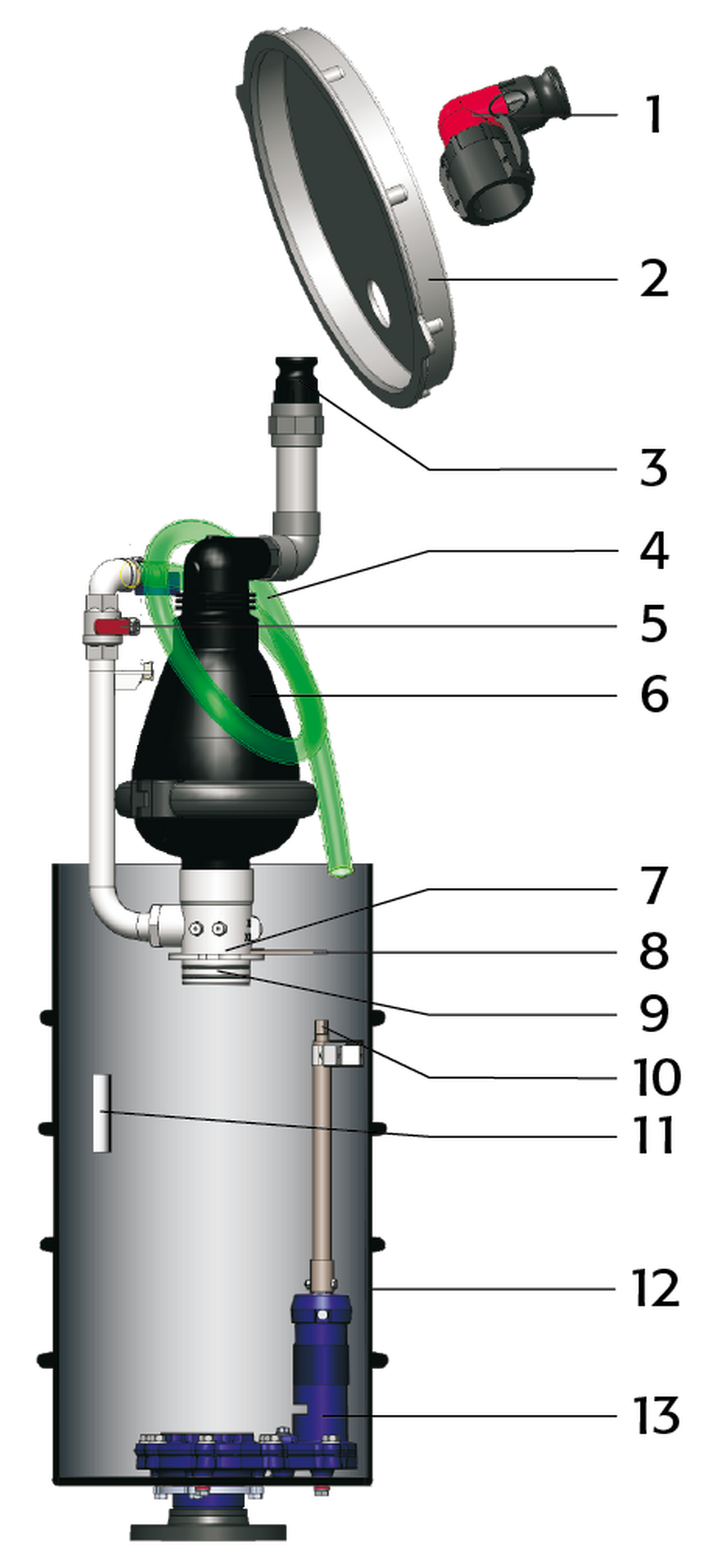

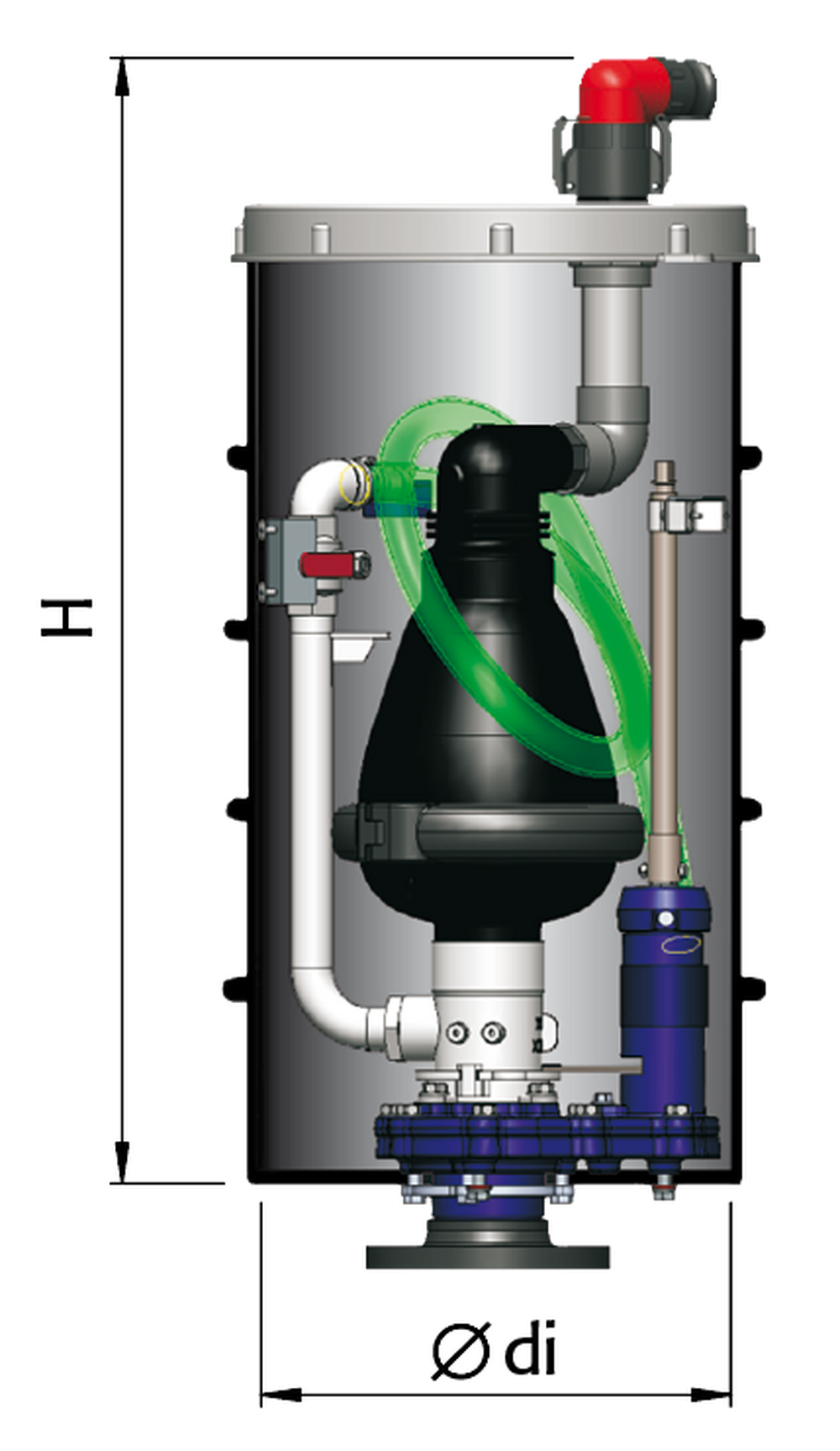

Werkstoffe und Konstruktion

Pos.

Benennung

Werkstoffe

1

1.5" Zu-/Abluft-Anschluss

PPGF

2

Deckel

PE

3

Abluftleitung

Kunststoff

4

Ablassschlauch

PVC

5

Spülrohr mit Kugelhahn

Edelstahl

6

Be-/Entlüftungsventil WABE25



7

Bajonett-Adapter

Edelstahl

8

Sicherungsbügel

Edelstahl

9

O-Ring

NBR

10

Betätigungsspindel

Edelstahl

11

Sicherheitsverriegelung

Edelstahl

12

Schachtmantel

PE

13

Absperrarmatur mit Umsetzungsgetriebe

Duktilguss/Edelstahl

Alle Masse in mm - Änderungen vorbehalten
