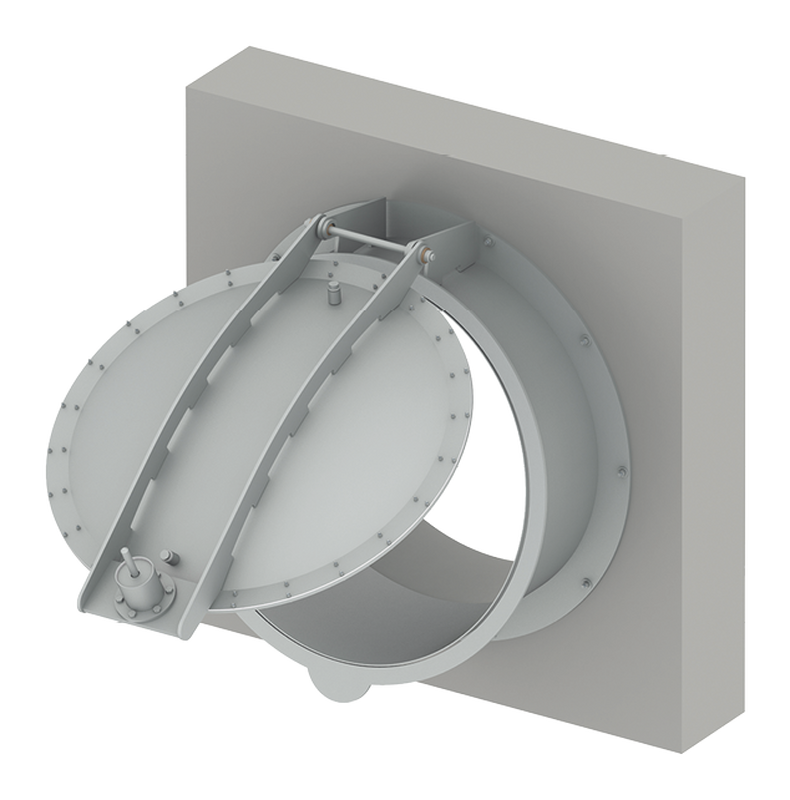

  8.2.3 Rückstauklappen

mit Schlagdämpfung
Typ WRUK S

PDF-Version
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen

Rückflussverhinderung für Pumpen-Druckleitungen, deren Auslauf ständig unterhalb des Wasserspiegels liegt.

Produktmerkmale

  • Schlagdämpfung zur Reduzierung der beim Abschalten der Pumpe entstehenden Schläge
  • Stufenlose Schliessdruckeinstellung durch Befüllen des Hohlraumes im Deckel
  • Rahmen als Schweisskonstruktion, gemäss statischen Anforderungen verstärkt
  • Maximale Rückstauhöhe 10 mWs
  • Auswechselbare Profildichtung
  • Einbauvariante MP mit Montage­platte zum Andübeln an ebene Betonwand

Weitere Einbauvarianten 8.2.40

Abdichtung

  • 4-seitig
  • Dichtheitsklasse 3 gemäss DIN 19569-4
  • Leckrate 8.1.81

Werkstoff

  • Edelstahl 1.4301 (V2A)

Auf Anfrage

  • Andere Werkstoffe

DN

L

L2

DA

kg

250

365

650

450

11

300

375

700

500

15

350

385

750

550

18

400

545

780

600

33

500

563

1080

700

40

600

580

1180

800

60

700

598

1280

900

71

800

665

1430

1000

83

900

692

1530

1100

96

1000

719

1630

1200

110

1100

745

1730

1300

135

1200

772

1810

1400

183

1300

799

1910

1500

204

1400

825

2010

1600

225

1500

852

2110

1700

249

1600

879

2210

1800

274

1700

906

2310

1900

341

1800

932

2410

2000

373

Technische Angaben für Anfragen und Bestellungen



Bitte ergänzen

Einbauvariante



=



Zulaufinnendurchmesser



DN

=

mm

Rückstauhöhe



h

=

mWs

Schachtdurchmesser (nur Einbauvariante SE)



D

=

mm

Alle Masse in mm - Änderungen vorbehalten
