  8.2.4 Rückstauklappen

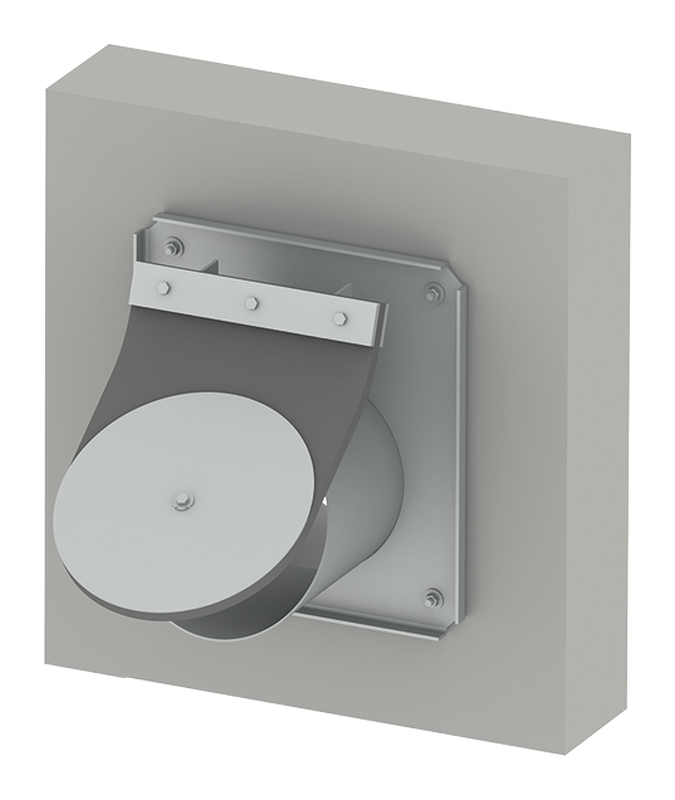

mit Gummilasche
Typ WRUK G

PDF-Version
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen

Einfache Rückflussverhinderung für Freispiegelleitungen mit runder Öffnung. Auch als Geruchsverschluss einsetzbar.

Produktmerkmale

  • Weichdichtende Gummilasche, funktioniert gleichzeitig als Scharnier
  • Rahmen als Schweisskonstruktion
  • Gummilasche verstärkt mit Deck­blech für maximale Rückstauhöhe
  • Maximale Rückstauhöhe 5 mWS (ohne Deckblech: max. 2 mWS)
  • Einbauvariante MP mit Montage­platte zum Andübeln an ebene Betonwand

Weitere Einbauvarianten 8.2.40

Abdichtung

  • 4-seitig
  • Dichtheitsklasse 3 gemäss DIN 19569-4, gültig für Gummilasche mit Deckblech
  • Leckrate 8.1.81

Werkstoffe

  • Edelstahl 1.4301 (V2A)
  • Gummilasche aus Neoprene/EPDM

Gummilasche mit Deckblech

DN

A

B

kg

150

350

400

10

200

400

450

13

250

450

500

19

300

500

550

23

350

550

600

29

400

600

650

34

500

700

750

49

600

800

850

67

700

900

950

82

800

1000

1050

99

900

1100

1150

117

1000

1200

1250

136

1200

1400

1450

179

1500

1700

1750

252

Gummilasche ohne Deckblech

DN

A

B

kg

150

250

370

5.5

200

300

420

6.5

250

350

570

7.5

300

400

420

8.5

350

450

640

9.5

400

500

650

10.5

Technische Angaben für Anfragen und Bestellungen



Bitte ergänzen

Einbauvariante



=



Zulaufinnendurchmesser



DN

=

mm

Gummilasche verstärkt



Ja/Nein

=



Rückstauhöhe



h

=

mWs

Schachtdurchmesser (nur Einbauvariante SE)



D

=

mm

Alle Masse in mm - Änderungen vorbehalten
