Abwasser

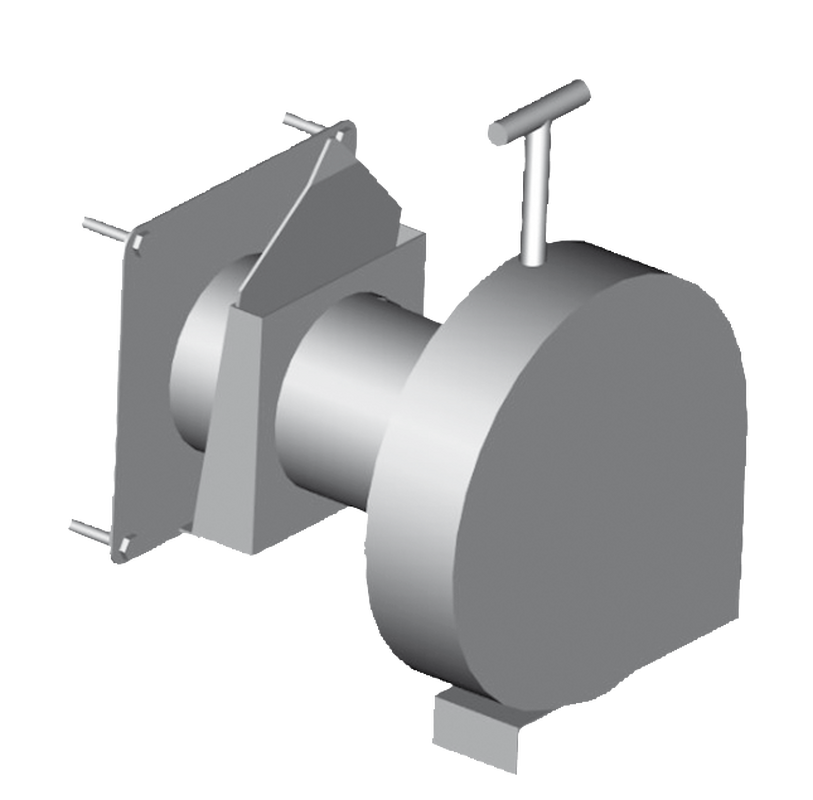

Selbsttätiger Abflussregulator mit integrier­ter Rückstauklappe im Auslaufrohr, für kleinere Regenwassermengen in Nassaufstellung. Der Abflussregulator funktioniert ohne bewegliche Teile mittels Wirbelstromprinzip.

Produktmerkmale

• Mit flacher Montageplatte, Kupplung und Zugstange
• Abflussmengen von 0.2 – 30 l/s
• Stufenlos einstellbare Einlaufblende zur nachträglichen Änderung der Ablaufleistung (±25%)
• Regulatorgrösse leistungsabhängig (80 – 500 mm)
• Mit Rück­stauklappe

Leistungsvergleich 9.1.30

Dimensionierung

• Hydraulische Auslegung gemäss Kundenangaben

Werkstoff

• Edelstahl 1.4404 (V4A)

Einbau

• Direkteinbau in Becken, Stauräumen, Schächten usw.
• Im Schacht muss ein Sumpf mit mindestens 350 mm Tiefe vorgesehen werden
• Sumpf dient als Sandfang, regelmässige Reinigungsarbeiten sind notwendig
• Montage erfolgt bauseits

Auf Anfrage

• Integrierter Notüberlauf
• Montageplatte mit Rohransatz, mit Flansch oder mit vorgerundeter Platte
