  9.1.10 Drosselsysteme

Schwimmergesteuerter Regelschieber
Typ WSRS

PDF-Version
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen

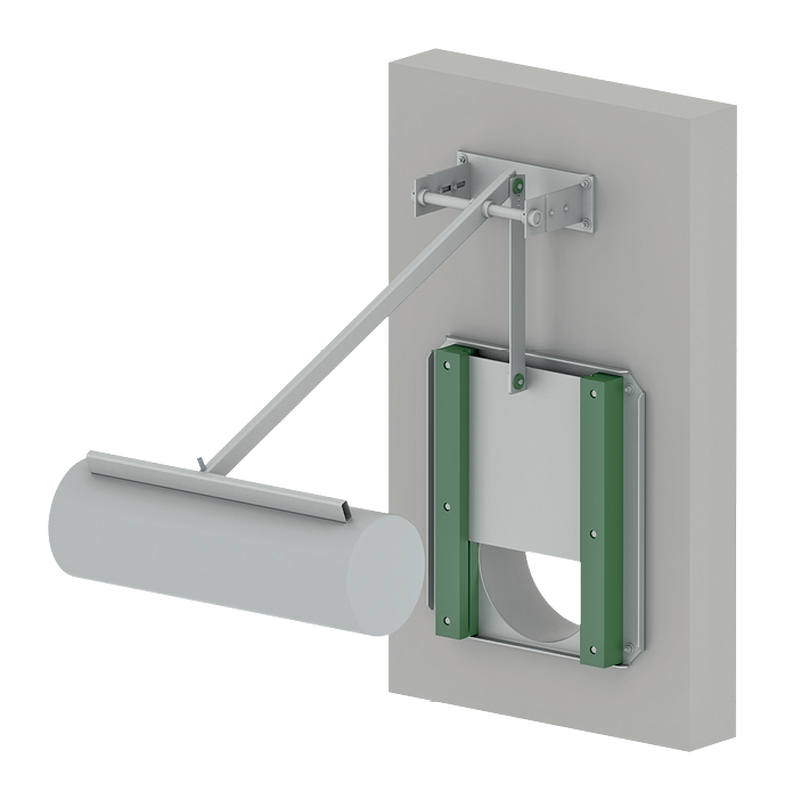

Einfaches Drosselorgan zur Steuerung von Abflüssen aus Mischwasserkanalisationen und Regenrückhalteräumen.

Produktmerkmale

  • Bestehend aus Gleitschieber, Hebel, Gestänge und Schwimmer
  • Abflussmengen von 10 – 1600 l/s
  • Mindestabflussmenge für Abwasser 25 l/s
  • Geeignet für Stauhöhen bis max. 6 mWs
  • Steuergenauigkeit ±5%

Leistungsvergleich 9.1.30

Dimensionierung

  • Hydraulische Auslegung gemäss Kundenangaben

Werkstoffe

  • Edelstahl 1.4301 (V2A) oder 1.4571 (V4A)
  • Führungen in Kunststoff

Einbau

  • Montage in Stauraum oder Drosselschacht
  • Notentleerungsschieber ist zusätzlich vorzusehen
  • Betriebsfertige Montage erfolgt im bauseits vorbereiteten Schacht durch unsere Monteure

Auf Anfrage

  • Handöffner für Betätigung ab Schachtoberkante


Planungshilfe
Schachtabmessungen betragen, abhängig von den Leistungsdaten der Drossel, ca. 2,5 x 2 x 1,8 m (LxBxH)



Technische Angaben für Anfragen und Bestellungen



Bitte ergänzen

Anlageplan beilegen



Max. Einstauhöhe



h max

=

mWs

Sollabflussmenge



Qab

=

l/s

∅ Ablaufleitung



DN

=

mm

Werkstoff



=



Änderungen vorbehalten
