  9.2.20 Regenbeckenausrüstung

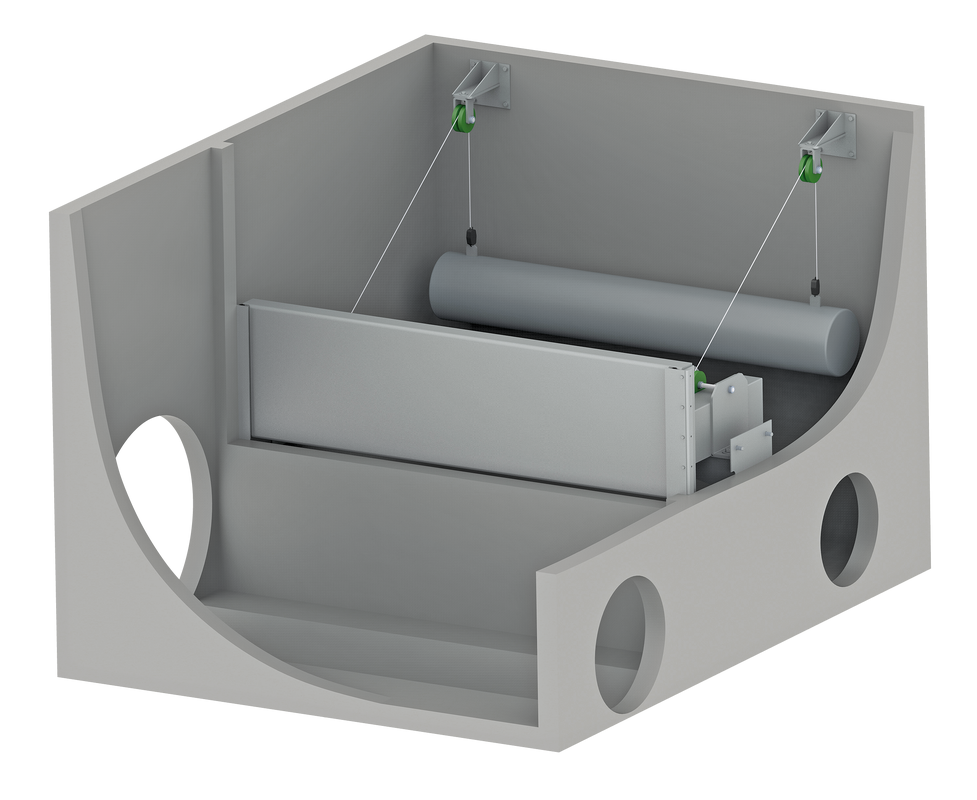

Stauschild
Typ WSTA

PDF-Version
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen

Für die selbstregulierende, genaue Stauzielhaltung und Schwimmstoffrückhaltung in Mischwasserkanalisation und Regenrückhalteräumen

Produktmerkmale

  • Bestehend aus Stauschild und hydraulisch abgestimmtem Gegengewicht
  • Zusätzliches Beckenvolumen wird ­aktiviert
  • Kein Fremdenergiebedarf
  • Betriebsfertige Montage erfolgt im bauseits vorbereiteten Bauwerk durch unsere Monteure

Werkstoff

  • Edelstahl 1.4301 (V2A) oder 1.4571 (V4A)

Dimensionierung

  • Hydraulische Auslegung gemäss ­Kundenangaben

Auf Anfrage

  • Vierseitig dichtend




Bemessungsdiagramm

Beispiel:

a) Bemessungsabfluss: Q = 3000 l/s
b) Stauhöhe: h = 45 cm
→ Schwellenlänge: L = 4.0 m

Technische Angaben für Anfragen und Bestellungen



Bitte ergänzen

Anlageplan beilegen



Bemessungsabfluss



Q

=

l/s

Schwellenlänge



L

=

mm

Max. Wasserspiegel



=

m ü. M.

OK Schwelle



=

m ü. M.

Rückstau vom Vorfluter



=

m ü. M.

Werkstoff



=



Änderungen vorbehalten
