  9.2.21 Regenbeckenausrüstung

Schmutzbremse
Typ WSB

PDF-Version
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen

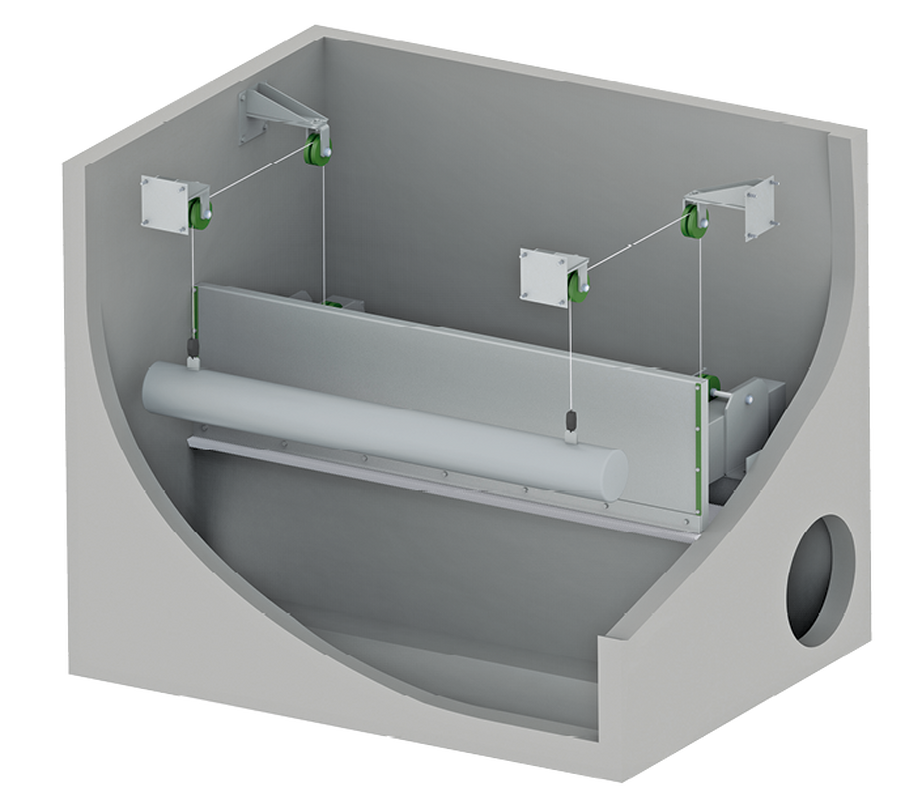

System für die Schmutzfrachtrückhaltung und Stauzielhaltung bei Regenentlastungen in der Mischwasserkanalisation.

Produktmerkmale

  • Bestehend aus Rost, Stauschild und Gegengewicht
  • Schmutz wird nach Entlastungsende zum Mischwasser zurückgestossen
  • Kein Fremdenergiebedarf, mit Gegengewicht
  • Stabbreite 3 mm
  • Standard Stababstand A = 6 mm (alternativ 5 bis 20 mm)
  • Betriebsfertige Montage erfolgt im bauseits vorbereiteten Bauwerk durch unsere Monteure

Werkstoff

  • Edelstahl 1.4301 (V2A) oder 1.4571 (V4A)

Dimensionierung

  • Hydraulische Auslegung gemäss Kundenangaben


Spezifische Kapazität

Stauhöhe h1 [cm]



Max. Öffnungshub [cm]



Reinwasser [l/(s x m2)]



Mischwasser [l/(s x m2)]*

30



60



826



567

35



60



882



603

40



60



924



658

45



60



963



707

50



60



984



742

* Belegung 50%

I.   Rost
II.  Schmutzbremse
III.  Notentlastungsstauschild
IV. Tauchwand

Technische Angaben für Anfragen und Bestellungen



Bitte ergänzen

Anlageplan beilegen



Zulaufmenge



Q

=

l/s

Entlastungsmenge



Q1

=

l/s

Höhe Entlastung Schmutzbremse



h1

=

m ü. M.

Höhe Notentlastung



h2

=

m ü. M.

Stababstand



A

=

mm

Werkstoff



=



Änderungen vorbehalten
