Assainissement

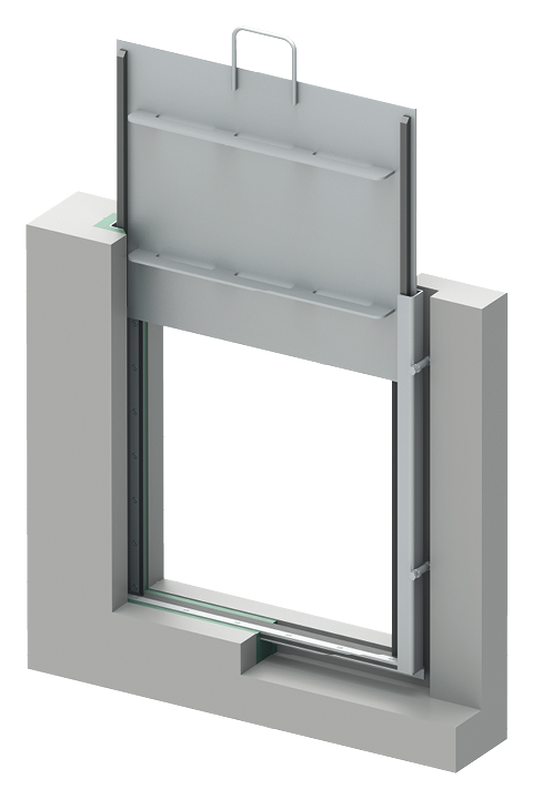

Batardeau simple à compression par coin pour de petits canaux ouverts. Pression hydrostatique bidirectionnelle possible.

Caractéristiques du produit

• Cadre à profil U pour mise en place dans l’évidement périphérique et scellement par béton à faible retrait
• Joint profilé périphérique interchangeable pour étanchéité sur les trois cotés la plaque
• Compression du joint sur coins
• 2 poignées à partir de B = 800 mm

Étanchéité

• Sur 3 cotés
• Classe d’étanchéité 2 selon DIN 19569-4
• Taux de fuite 8.1.81

Dimensions

• 200 x 200 mm – 1000 x 1000 mm
• Dimensions supérieures sur demande

Variantes de plaque

• T1: Plaque à poignée (LH = 100 mm)
• T2: Plaque avec découpe triangle selon prescription client
• T3: Poignée coudée
• T4: 2 poignées
• T5: Poignée rallongée LH >100 mm

Matériaux

• Acier inox 1.4301 (V2A)
• Joint profilé EPDM
• Autres matériaux 8.1.80
