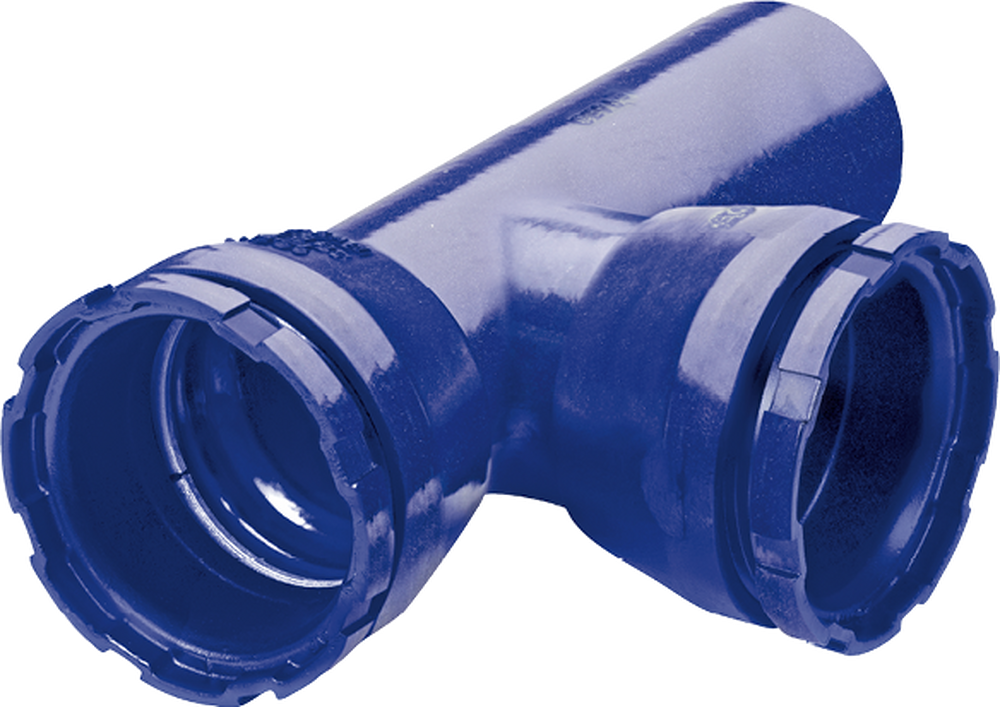

Emboîtements à vis, T, 1 emboîtement et départ à emboîtement

3.5.17 Emboîtements à vis

Version PDF

Version PDF

Téléchargement

Ajouter au panier

Partager cette page

Caractéristiques du produit

En fonte ductile
Protection intégrale émail etec®
Système d’emboîtement à vis, anneaux à vis, bagues de glissement et joints pour eau inclus 4.2.20
Raccordement isolé électriquement
Certifié SSIGE

Raccordements & Accessoires

Pontage électrique
Verrouillage Düker ou Düker SPEZIAL
Gaine thermorétractable
Manchette de protection ZMU

Détails chapitre 4

Embout pour raccord sur PE 3.5.21

Sur demande

Protection intégrale poudre époxy selon directives GSK

No d’article	DN1	DN2	Lu	lu	z	e1	e2	t1	t2	kg	No CAN
B40-40U E	40	40	400	105	132	7.0	7.0	74	74	8.5	-
B80-80U E	80	80	400	86	106	7.0	7.0	84	84	14.0	222.111
B100-80U E	100	80	400	95	120	7.2	7.0	88	84	15.0	222.132
B100-100U E	100	100	400	95	120	7.2	7.2	88	88	16.0	222.112
B125-100U E	125	100	425	110	112	7.5	7.2	91	88	29.9	222.153
B125-125U E	125	125	425	110	112	7.5	7.5	91	91	33.0	222.113
B150-80U E	150	80	450	120	128	7.8	7.0	94	84	25.0	222.134
B150-100U E	150	100	450	120	128	7.8	7.2	94	88	45.0	222.154
B150-125U E	150	125	450	125	128	7.8	7.5	94	91	28.0	222.174
B200-100U E	200	100	600	140	190	8.4	7.2	100	88	39.9	222.155
B200-150U E	200	150	600	150	240	8.4	7.8	100	94	45.7	222.215
B200-200U E	200	200	600	155	240	8.4	8.4	100	100	52.5	222.115

Cotes en mm - Toutes modifications réservées
