Tuyaux INTEGRAL pour l’alimentation électrique du val Poschiavo

Afin d’assurer à l’avenir une production d’électricité fiable dans la partie supérieure de la région de Poschiavo, la centrale électrique de Robbia à Valposchiavo a été entièrement rénovée. La conduite forcée de la section « Balbalera », posée en partie en galerie, a été réalisée avec des tuyaux et des raccords INTEGRAL TSZ de dimensions impressionnantes DN 1400 et DN 1600.

Projet de rénovation KW Robbia
La centrale hydroélectrique de Robbia est située au nord de Poschiavo, dans la plaine « Plan da Robbia ». La construction de la première centrale débuta en 1909. De 1940 à 1945, la centrale est agrandie et en 1956, le groupe de machines 2 est installé. Depuis lors, la conception de la centrale Robbia est restée inchangée.

Afin d’assurer le fonctionnement fiable et continu de la centrale, environ 90 % de l’ensemble de la centrale a été renouvelé. Tous les groupes de machines existants ont été remplacés, tout comme la conduite de distribution et les vannes à bille des machines. Le système d’eau turbinée a été en même temps optimisé. Il s’agissait notamment de minimiser les pertes hydrauliques et d’optimiser l’utilisation de l’eau de turbinage. Entre autres, le volume du réservoir de stockage Puntalta a été augmenté.

Nouvelle conduite forcée « Balbalera » avec tuyaux et raccords INTEGRAL
La conduite forcée existante de Balbalera menait avec deux conduites séparées du bâtiment Puntalta, à 1680 m d’altitude, à la centrale Robbia, à 1078 m d’altitude. Les deux conduites ont été remplacées dans la partie supé­rieure par une seule conduite de plus grand diamètre avec des tuyaux et des raccords INTEGRAL TSZ.

Les tuyaux en fonte ductile INTEGRAL TSZ sont non seulement capables de résister à des pressions de service continues élevées, mais aussi à des coups de bélier et à des surpressions sans subir de dommages ou d’altérer la durée de vie.

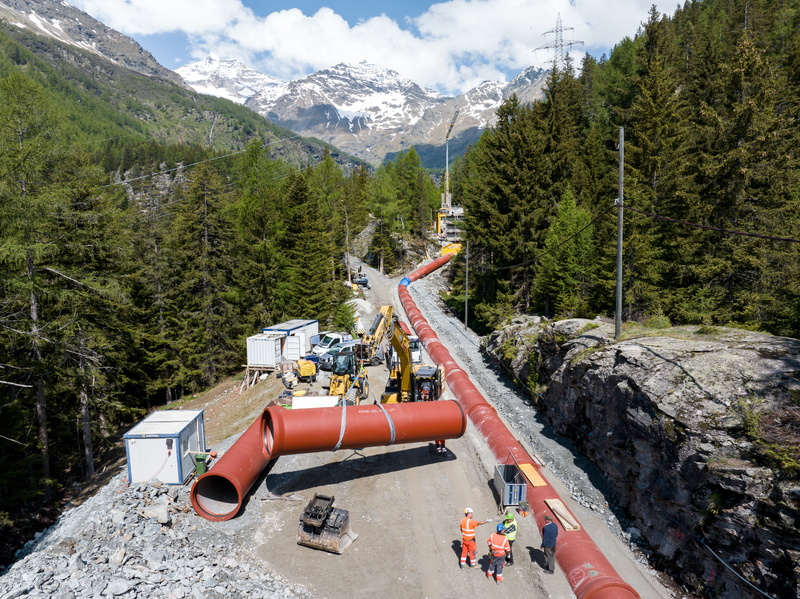

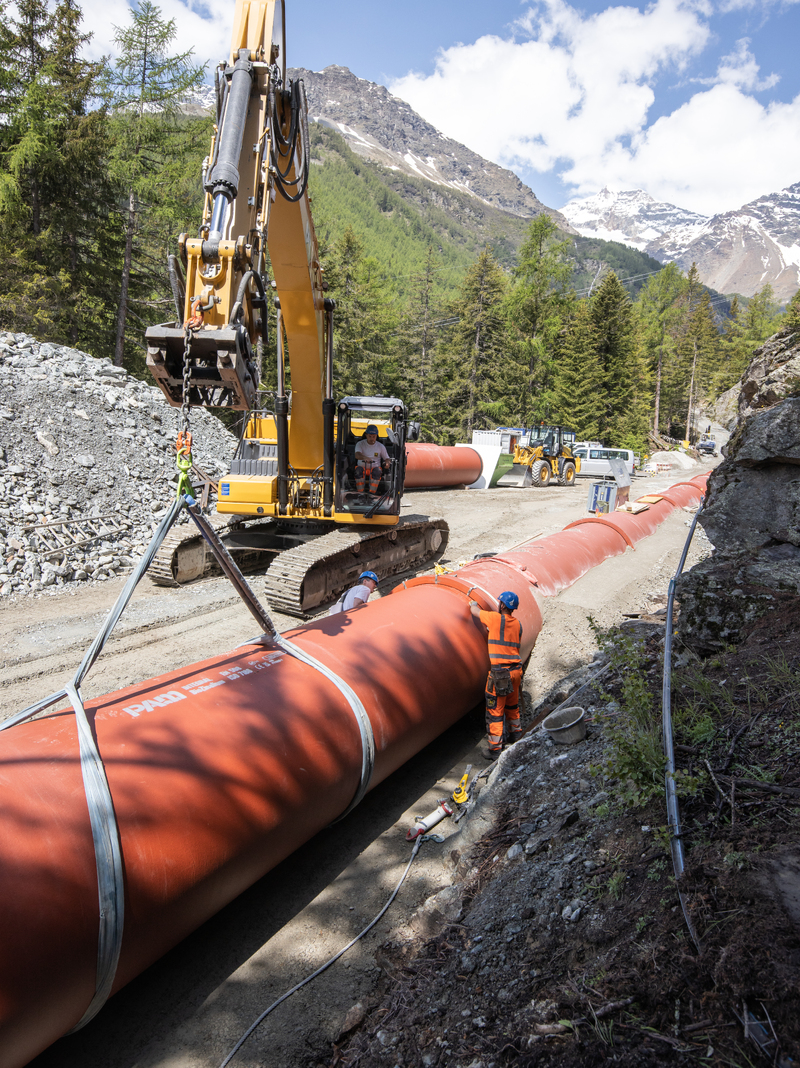

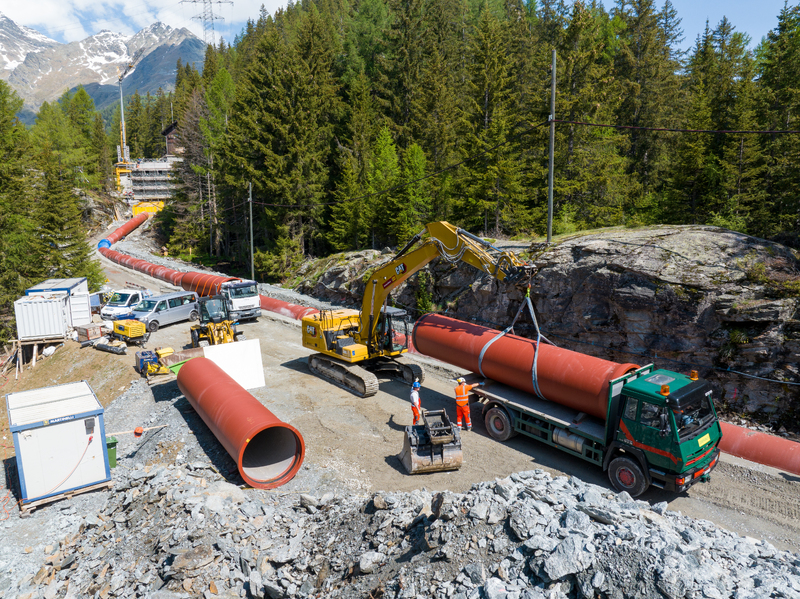

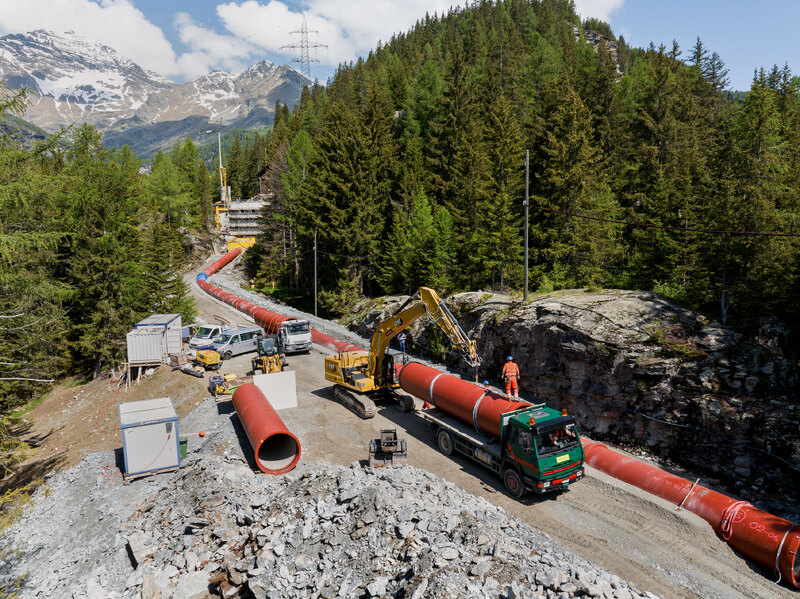

Dans la première section, relativement plane, les tuyaux ont été recouverts de matériaux d’excavation concassés provenant des galeries. Grâce aux caractéristiques des tuyaux en fonte ductile et à l’impressionnante statique de la conduite, il a été possible de passer après la pose, par-dessus les tuyaux avec une pelle de 30 tonnes sans au­cune autre mesure. Cela s’est avéré rentable, car l’accès aux galeries était ainsi garanti à tout moment.

Pose de tuyaux en espace restreint
Dans les deux galeries avec 56 % de pente, l’espace était extrêmement restreint. La distance au mur se limitait parfois à 10 cm. Les tuyaux en fonte ductile sont livrés avec une protection anticorrosion d’usine et ne demandent aucun traitement après installation. De cette façon, on peut renoncer au besoin de niches de soudage. Ce grand avantage a permis de réduire considérablement le temps de construction. Chaque tuyau a été fixé individuellement à une sous-construction en acier à l’aide d’un collier pour point fixe et d’un collier support. Grâce à cette concep­tion, la conduite forcée a pu être posée de bas en haut. Comme la dilatation des tuyaux est absorbée individuellement par chaque emboitement, il est possible de se passer d’éléments d’expansion coûteux.

Système d’assemblage hydraulique spécialement conçu par Wild

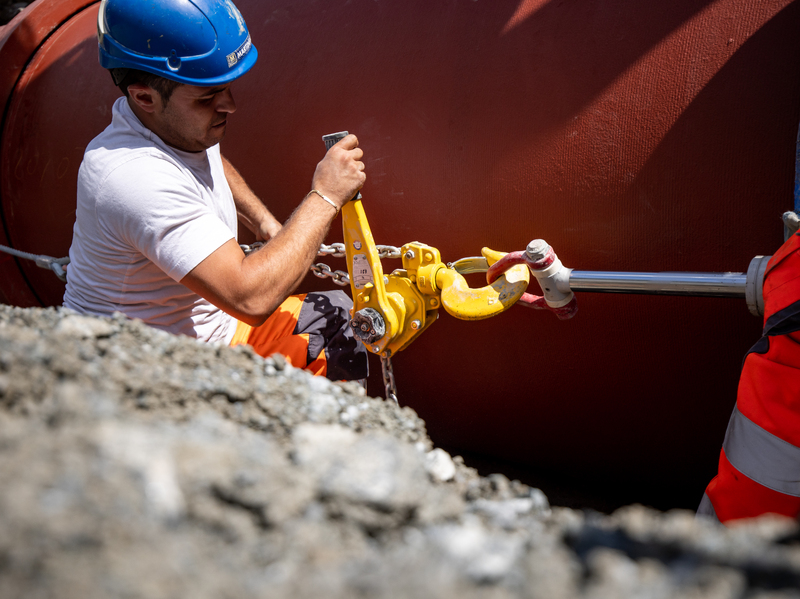

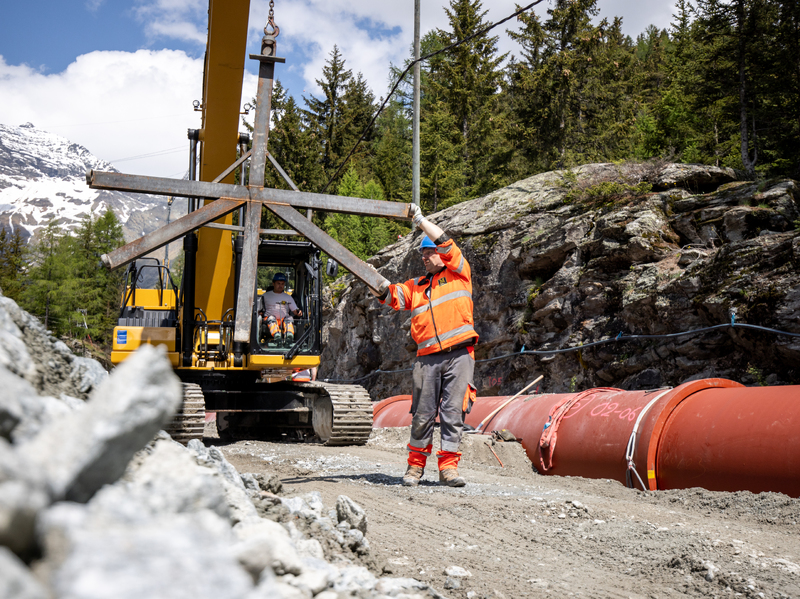

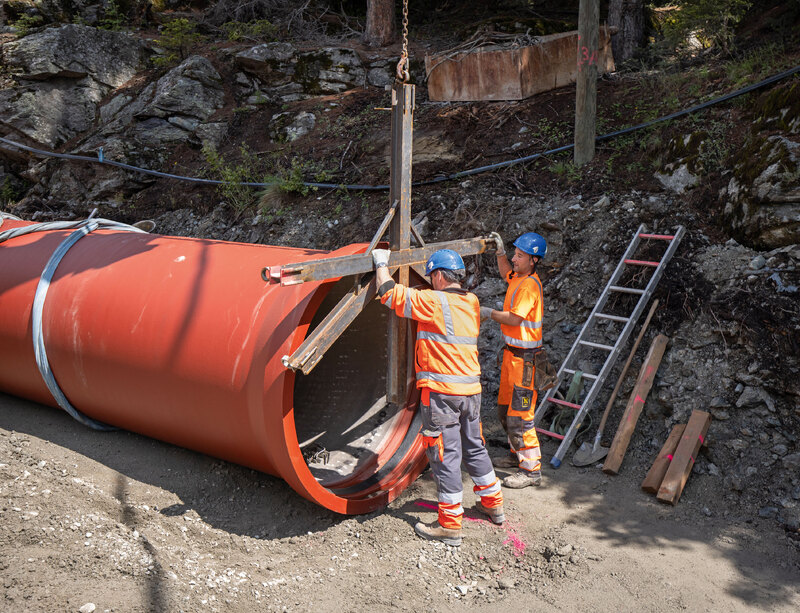

Avec des idées innovantes, les entreprises ont conçu des appareillages et accessoires spéciaux pour réaliser ce projet passionnant. Pour le montage des raccordements, la société Wild a développé un appareil de pose hydraulique spécial. Le système, fonctionnant avec deux vérins hydrauliques, pouvait être commandé à distance et simplifiait considérablement le montage des assemblages. Avec l’outil « étoile pour montage » les forces de traction pouvaient être réparties uniformément.

Un défi au niveau logistique

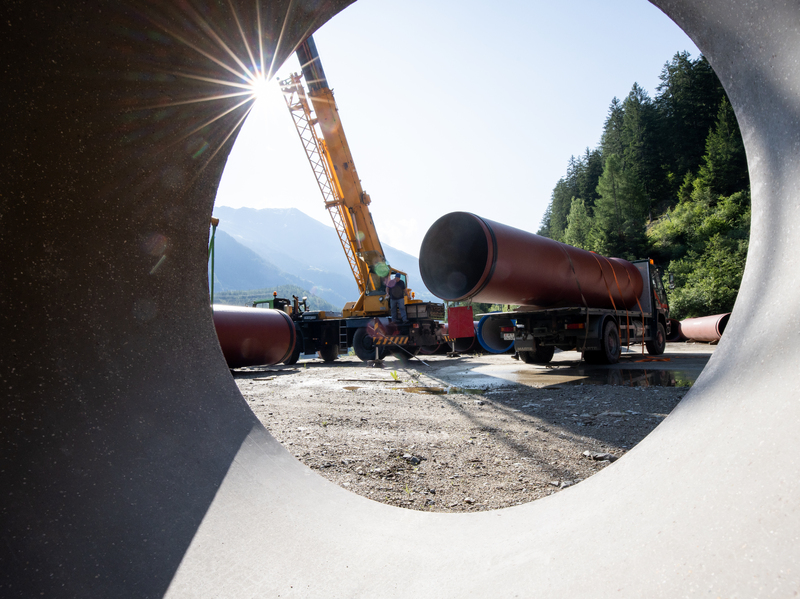

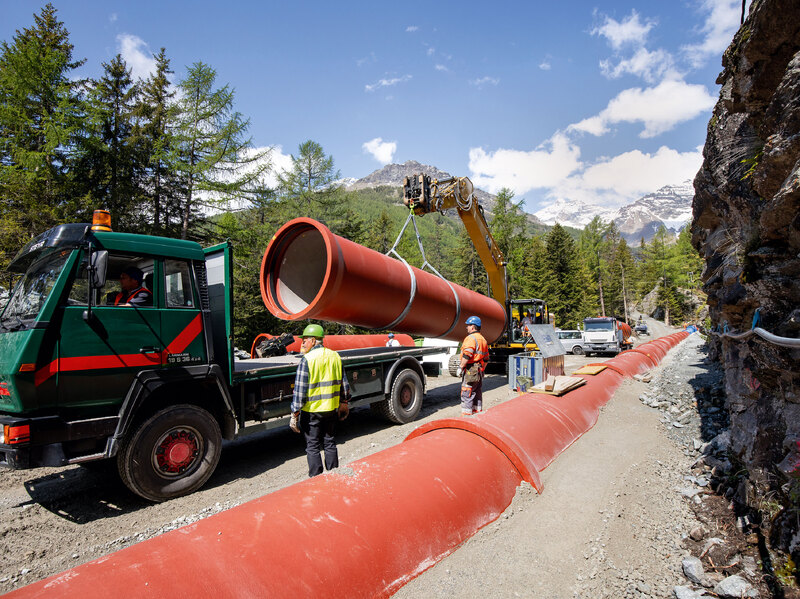

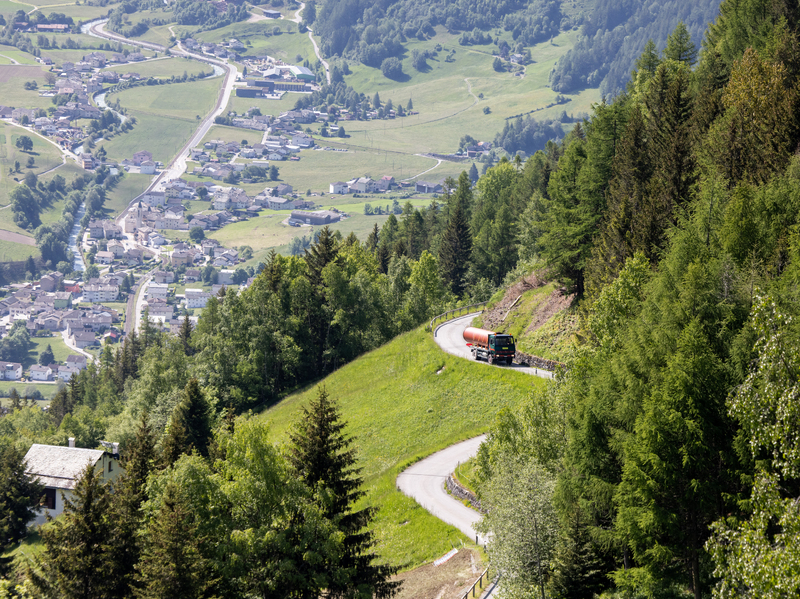

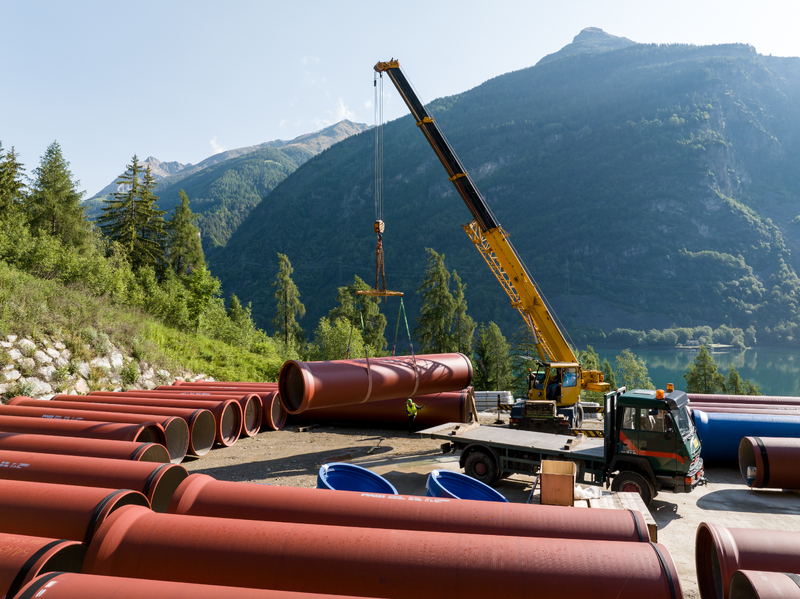

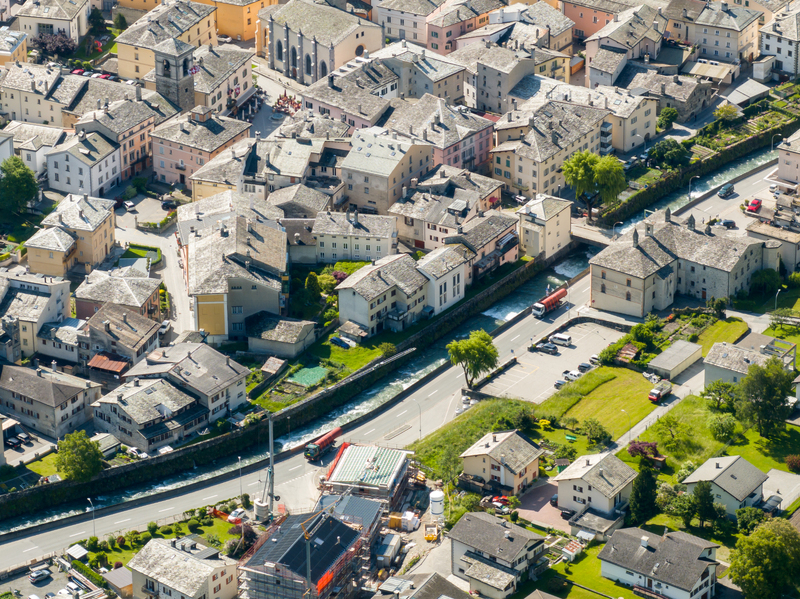

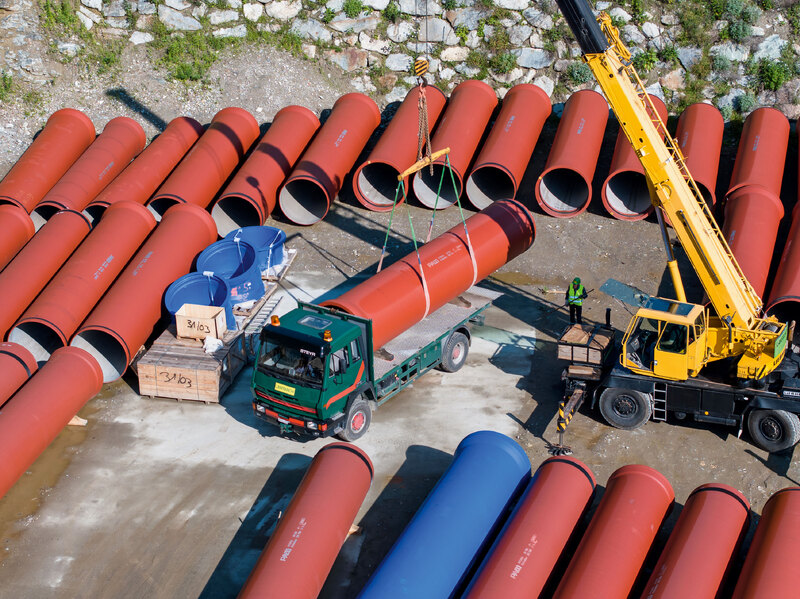

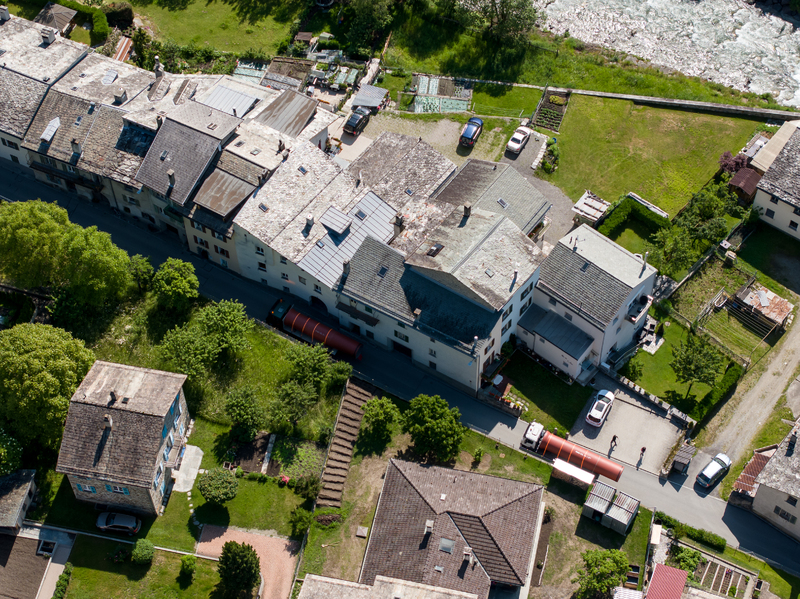

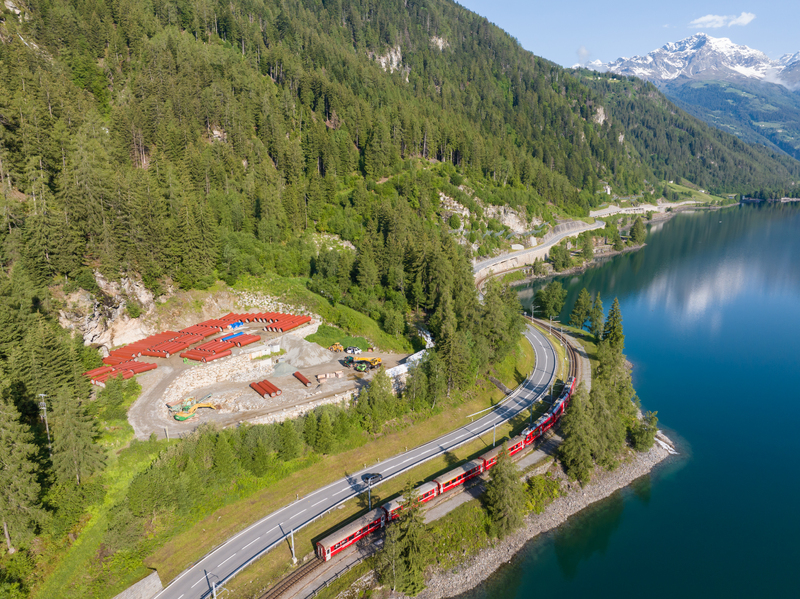

La logistique a été un grand défi. Les tuyaux ont été livrés directement d’usine au Camp Martin, situé dans un cadre idyllique au bord du lac de Poschiavo. Seul le stockage intermédiaire nécessita plus de 1600 m2. La logistique de l’espace de stockage au chantier a été assurée par l’entreprise de transport locale Fratelli Lanfranchi. Un autre défi a été le transport des tuyaux, de plus de 8.4 m de long et près de 2 m de large, à travers les ruelles étroites de Poschiavo à Cavaglia. Le transport vers le chantier s’effectuait avec un seul tuyau par camion.

Électricité issue d’énergie hydraulique renouvelable pour 25’000 foyers
À partir de l’énergie hydraulique renouvelable de la centrale Robbia, la production annuelle d’électricité aug­mentera d’environ 10 % jusqu’à 120 GWh et alimentera 25’000 ménages du haut val de Poschiavo.

La construction de ce projet atypique montre une fois de plus l’importance de bons partenaires. Nous, de Wild Armaturen AG, sommes fiers d’avoir fait partie de ce partenariat solide.
